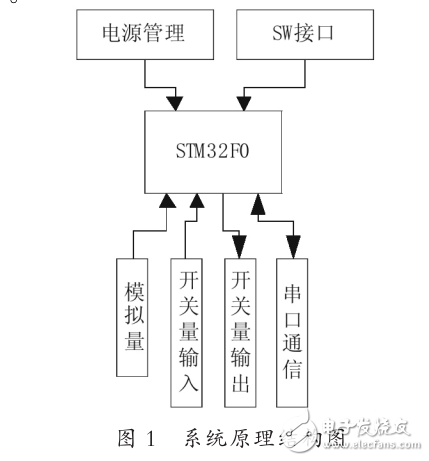

發視頻基于STM32F0的多功能數據采集控制板系統設計
2017-09-28 |
rar |
1.45 MB |
次下載 |
免費
資料介紹
SB21 和 SB20 為跳線電阻，如果系統不
需要 RTC 功能，可以使用這兩個腳作為普通 I/O 腳
使用。 BOOT0 用于選擇單片機的啟動方式。 本設計
針對工業應用場合設計， 為確保系統在任何環境均
能正常上電復位并啟動 ， 電源監視芯片采用了
CATALYST 公司的 CAT809s 芯片，該芯片門檻電壓
為 2.93V，監視電壓為 3.3V。 本設計將 CAT809s 的
輸出串聯上一個阻值較小的電阻， 這不僅減小了灌
電流， 還可以在電源電壓下降的狀況下對 MCU 進
行有效的復位， 通過實驗證明， 該方法是切實可行
的。 電容 C18-C21 為單片機電源的去耦電容，可以
減少系統其它部分電源產生的高頻干擾信號， 從而
保證 MCU 在穩定的電源狀態下工作， 增強系統的
抗 干 擾 性。 JP1 四 芯 接 頭 為 SW 接 口， 可 以 通 過
JLINK 或者其它支持 SW 調試接口的在線調試器對
系統進行跟蹤調試。 使用 SW 調試接口對查找系統
軟件方面的問題非常方便。
