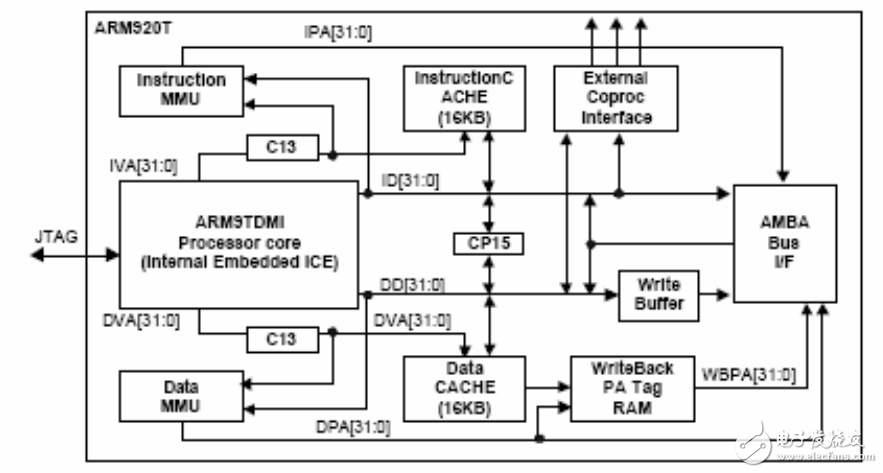

三星公司推出的16/32位RISC微處理器S3C2440A， 為手持設備和一般類型應用提供了低價格、低功耗、高性能小型微控制器的解決方案。 為了降低整體系統成本，S3C2440A 提供了一下豐富的內部設備 S3C2440A 采用了 ARM920t 的內核，0.13um 的 CMOS 標準宏單元和存儲器單元。其低功耗，簡單，優雅，且全靜態設計特別適合于對成本和功率敏感型的應用。它采用了新的總線架構Advanced Micro controller Bus Architecture （AMBA）。 。S3C2440A 的杰出的特點是其核心處理器（CPU），是一個由 Advanced RISC Machines 有限公司設計的 16/32 位 ARM920T 的 RISC 處理器。ARM920T 實現了 MMU， AMBA BUS 和Harvard 高速緩沖體系結構構。這一結構具有獨立的 16KB 指令 Cache 和 16KB 數據 Cache。每個都是由具有 8 字長的行組成。通過提供一套完整的通用系統外設， S3C2440A 減少整體系統成本和無需配置額外的組件。綜合對芯片的功能描述，本手冊將介紹 S3C2440A 集成的以下片上功能：? 1.2V 內核供電， 1.8V/2.5V/3.3V存儲器供電，3.3V 外部I/O供電 具備16KB的 I-Cache和16KB DCache/MMU微處理器? 外部存儲控制器（SDRAM 控制和片選邏輯） ? LCD 控制器（最大支持4K 色STN 和256K 色TFT）提供1 通道LCD 專用DMA。? 4 通道DMA 并有外部請求引腳。 ? 3 通道UART（IrDA1.0， 64字節Tx FIFO，和64字節Rx FIFO）? 2 通道SPI ? 1 通道IIC-BUS接口（多主支持）? 1通道IIS-BUS音頻編解碼器接口? AC’97 解碼器接口? 兼容SD 主接口協議1.0 版和MMC 卡協議2.11 兼容版。 ? 2 端口USB 主機/1 端口USB 設備（1.1 版）? 4 通道PWM 定時器和 1 通道內部定時器 / 看門狗定時器? 8 通道10 比特ADC 和觸摸屏接口? 具有日歷功能的RTC ? 相機接口（最大4096 × 4096像素的投入支持。 2048 × 2048像素的投入，支持縮放）? 130 個通用I/O 口和24 通道外部中斷源。? 具有普通，慢速，空閑和掉電模式。? 具有PLL 片上時鐘發
