1應用領域背景
　　隨著自動化技術的不斷發展，各種各樣的嵌入式控制器獲得了日益廣泛的應用。一些傳統的輸入輸出設備已經為新型的大容量、智能化的輸入輸出設備所取代。U盤以其容量大、體積小、價格便宜的眾多優點成為了最新的移動存儲設備。目前在個人計算機上U盤已經取代了傳統的軟盤成為廣泛使用的移動存儲介質。
　　工業現場一般都需要數據采集器來完成各類數據采集任務。在很多實際應用中，往往要求數據采集器具有工作可靠、成本低廉、操作簡單、數據便于收集和計算機分析等特點。如果能在嵌入式數據采集系統中實現USB主機功能，那么嵌入式數據采集器就能像PC機一樣方便靈活地利用U盤這類USB存儲設備進行數據存儲。但是U盤和其他的USB設備一樣。是通過PCI總線與PC機內部的數據總線相接，實現數據的傳送，這樣在一些相對簡單的微控制器中將無法實現對U盤的操作。本設計所實現的模塊就是為了將U盤應用在PC機不適合的場所而設計的。
　　2 設計摘要
　　針對現在Ｕ盤無法脫離PC機使用的局限性，工業現場許多嵌入式系統沒有提供USB接口和文件系統操作功能，本模塊使用PIC32 Starter KitsⅡ通過RS232接口實現現有嵌入式系統對U盤的操作。包括數據文件的寫入、讀取以及文件目錄的創建和刪除等。
　　3系統框圖

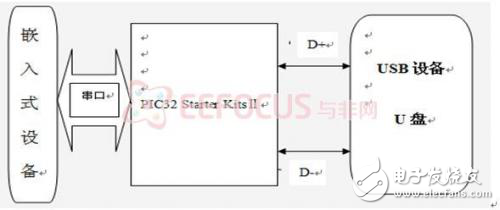

　　本系統硬件主要包括PIC32 Starter KitsⅡ?yàn)橹醒肟刂破鳎琔SB設備如U盤等為數據存儲設備，嵌入式設備為一些工控設備。其系統框圖如圖3-1所示。
　　
　　圖3-1系統架構圖

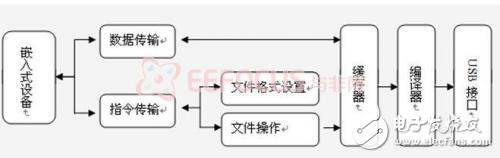

　　本系統軟件工作流程如圖3-2，可以執行各種規定的操作，如：打開、新建、刪除文件等。USB接口系統PIC32 Starter KitsⅡ是整個系統的核心，用來控制USB總線接口和U盤進行命令和數據交換。它可以被看作是一個硬件、固件和軟件的綜合體。
　　
　　圖3-2工作流程圖
　　4系統原理和技術特點
　　系統原理：
　　本設計采用PIC32 Starter KitsⅡ作為主機系統，并采用MAX3232芯片設計3.3V到5V電平轉換電路構成整個系統的硬件體系。
　　1）PIC32 Starter KitsⅡ硬件平臺簡介
　　PIC32MX 單片機（MCU）是一款基于MIPS? Technologies的M4K? 內核的復雜片上系統。M4K? 是最新型的32位低功耗RISC處理器內核，采用了增強型MIPS32? Release 2指令集架構。
　　主要特性
　　? 最高可達到1.5 DMIPS/MHz 的性能
　　? 可編程預取高速緩存存儲器，以增強閃存中的執行效率
　　? 16位指令模式（MIPS16e），用于緊湊型代碼
　　? 帶有63個優先級的向量中斷控制器
　　? 可編程的用戶和內核工作模式
　　? 可對外設寄存器執行原子級位操作（單周期）
　　? 乘法/除法單元，最高指令發出速率為每個時鐘一條32 × 16 乘法指令
　　? 高速Microchip ICD 端口，具有基于硬件的非侵入式數據監視和應用程序數據流功能
　　? EJTAG調試端口，支持廣泛的第三方調試、編程和測試工具
　　? 指令控制的功耗管理模式
　　? 5 級流水線指令執行
　　? 內部代碼保護，以幫助保護知識產權
　　2）如圖4-1電平轉換電路原理圖，實現3.3V到5V的電平轉換，實現RS232通信。
