一、項目概述
　　1.1 引言
　　隧道內的環境對行車安全及旅客、養護作業人員的健康會帶來一些特殊問題，這主要是因?yàn)樗淼乐械臏囟?、濕度、光線、有害氣體的成分含量和積累。因而，摸清隧道內的環境狀況，并采取相應措施，將有助于保護人員的身體健康。
　　1.2 項目背景/選題動機
　　由于大多隧道是四周封閉的通道，無護欄。無自然光線，隧道中的照明基本上只能由照明設備提供。當人員白天進入隧道后，由于隧道內外光線強弱差別很大，人眼不能馬上適應，會出現進洞時“黑洞效應”和出洞時“眩光效應”。溫濕度和有害氣體也會對人員身體健康造成傷害。
　　二、需求分析
　　2.1 功能要求
　　測量隧道環境實時信息：溫度、濕度、光強、有害氣體和視頻信息。
　　2.2 性能要求
　　數據的實時性，準確性。
　　三、方案設計
　　3.1 系統功能實現原理
　　采用AVR32處理器構建的隧道環境監測系統，具有集成度高、組網方便和成本低廉等優勢。整個系統使用了EVK-1100開發板，同時采集周圍環境的溫濕度、CO濃度、光照和視頻信息，通過4×20藍色LCD顯示這些信息。當某個指標超標，聲光報警器發出警報。這些數據能夠通過串口模塊和以太網模塊組成通信網絡，傳輸?shù)奖O(jiān)控中心。
　　

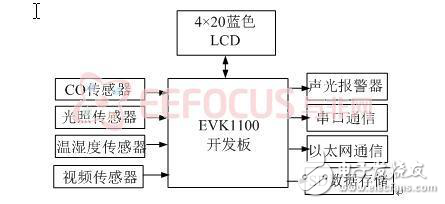

　　圖1系統硬件結構框圖
　　

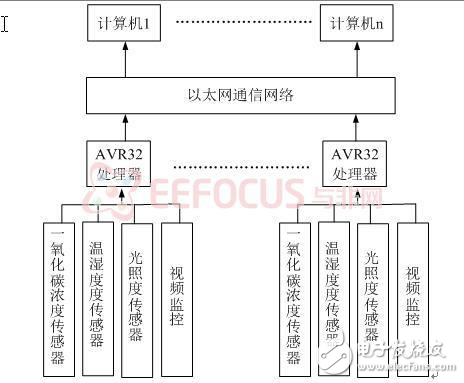

　　圖2 硬件架構
　　3.2 硬件平臺選用及資源配置
　　如圖2的硬件架構采用32位的AVR EVK1100是基于AT32UC3A0的評估套件。
　　使用到板上資源： 溫度、光線傳感器，4×20藍色LCD顯示屏，以太網接口，串口模塊，SD/MMC卡等。
　　3.3系統軟件架構
　　如圖3所示，系統首先采集外接環境信息：溫濕度，光照信息，有害其他信息，視頻信息。將采集的數據實時顯示到板上的LCD顯示器上和存儲到SD卡，方便以后的數據分析。當信息超過設定的閾值，采用聲光報警器發出提醒。最后將視頻信息通過以太網模塊傳輸?shù)奖O(jiān)控中心。
