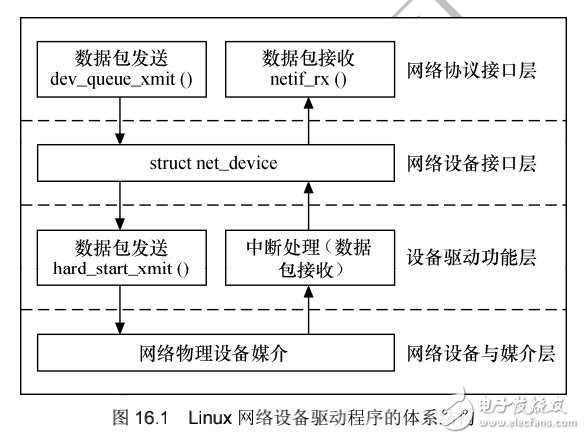

Linux 網絡設備驅動程序的體系結構如圖 16.1 所示，從上到下可以劃分為 4 層，依次為網絡協議接口

　　層、網絡設備接口層、提供實際功能的設備驅動功能層以及網絡設備與媒介層，這 4 層的作用如下所示。

　　? 網絡協議接口層向網絡層協議提供統一的數據包收發接口，不論上層協議為 ARP 還是 IP，都通

　　過 dev_queue_xmit（）函數發送數據，并通過 netif_rx（）函數接收數據。這一層的存在使得上層協議

　　獨立于具體的設備。

　　? 網絡設備接口層向協議接口層提供統一的用于描述具體網絡設備屬性和操作的結構體

　　net_device，該結構體是設備驅動功能層中各函數的容器。實際上，網絡設備接口層從宏觀上規劃

　　了具體操作硬件的設備驅動功能層的結構。

　　? 設備驅動功能層各函數是網絡設備接口層 net_device 數據結構的具體成員，是驅使網絡設備硬件

　　完成相應動作的程序，它通過 hard_start_xmit（）函數啟動發送操作，并通過網絡設備上的中斷觸發

　　接收操作。

　　? 網絡設備與媒介層是完成數據包發送和接收的物理實體，包括網絡適配器和具體的傳輸媒介，網

　　絡適配器被設備驅動功能層中的函數物理上驅動。對于 Linux 系統而言，網絡設備和媒介都可以

　　是虛擬的。
