隨著信息化的高速發展，各種巨型醫療設備也朝著小型化和嵌入式方向發展，醫療監護信息的聯網已經成為趨勢。在這些信息中，病人的各種生理診斷信息［1］（ECG，EEG，EMG，ERG）以及皮膚流電響應GSR（Galvanic Skin Response）都是很重要的部分，如果能將每個病人的診斷信息都存儲下來，并通過網絡傳輸、共享，將給醫療診斷帶來極大的方便。
　　本文自行研發的皮膚流電響應監護系統是基于C8051單片機芯片研制的一套GSR監護系統。這種監護系統將計算機PC與GSR下位機結合起來，使兩者優勢互補，且能夠充分利用個人計算機強大的人機接口功能、豐富的應用軟件、低廉的價格，組成高性能的PC-GSR監護管理系統。另外，考慮目前使用專業組態軟件的成本仍然較高，且使用起來不夠靈活，便利用VB下的MSComm通信控件實現GSR與PC之間的通信，開發了基于VB的GSR實時信號監護系統。
　　1 硬件部分

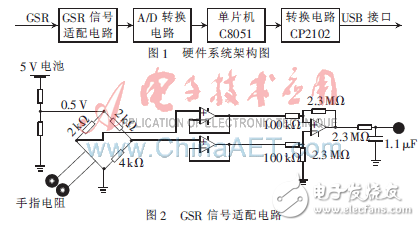

　　系統的硬件部分包括GSR信號適配電路、模數轉換、單片機、串行輸出電平轉換等部分。其原理方框圖如圖1所示。PC-GSR監護系統的輸出信號經過GSR信號適配電路轉換后，由A/D轉換電路在單片機（C8051）控制下，以固定的速率進行A/D采樣，結果送至單片機，單片機再將數據通過串口傳送給計算機PC。GSR信號適配電路如圖2所示。
　　
　　1.1 模數轉換

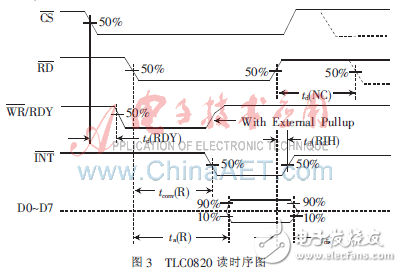

　　GSR信號要通過串口傳送，就必須先將GSR模擬量轉換成數字量，設計中采用TI公司的8位模數轉換集成電路TLC0820。使用讀模式，其讀模式時序圖如圖3。TLC0820的CS、RD信號連接到單片機的輸出口P2.0、P2.1，D0~D7連接到單片機P0口。
　　
　　1.2 單片機
　　在本設計中，單片機采用C8051，其中P0口用于讀入數據，P2.0、P2.1用于控制模數轉換的開始和結束。P2.2通過一個三極管驅動一個LED，用于指示是否進入連續采樣狀態，串行口用于數據的輸出，輸出的數據經過電平轉換連接到PC機的串行口。
