隨著電子產品市場的不斷擴大，閃存器無疑將獲得極大的增長。這種增長在很大程度上取決于存儲器的非易失性、低功耗、高密度和重量輕等特點。多項優點集于一身使得閃存器在移動電子和嵌入式領域中得到了極大的應用。而nand-Flash價格便宜量又足，性價比也很高，且十分輕便，抗震性也很不錯，很適合用來做數碼產品，現在的單片nandFlash芯片的存儲容量已經可以做到4 GB。很難想像，在一個大小只有12×20×1.2mm的芯片里可以做到如此的容量。然而，由于Flash管腳多、體積小、一但使用后拆卸很不方便，因此，開發在線燒錄系統也就成為嵌入式開發領域不可缺少的一步。
　　1 NandFlash簡介
　　NOR和NAND是現在市場上兩種主要的非易失閃存技術。Intel于1988年首先開發出NOR flash技術，徹底改變了原先由EPROM和EEPROM一統天下的局面。緊接著，1989年，東芝公司發表了NAND flash結構，該結構強調降低每比特的成本和提供更高的性能，且可象磁盤一樣通過接口輕松升級。NandFlash作為高數據存儲密度的理想解決方案，可以達到高存儲密度，并且寫入和擦除的速度也很快。而其應用NAND的困難在于flash的管理問題和需要特殊的系統接口，Nand-Flash器件使用復雜的I／O口來串行存取數據，各個產品或廠商的方法可能各不相同。它用8個引腳來傳送控制、地址和數據信息。NandFlash的讀、寫操作采用512字節的塊，這有點像硬盤管理的此類操作。這樣，基于NandFlash的存儲器就很自然地可以取代硬盤或其他塊設備，因?yàn)樗部梢詫?duì)稱為塊的存儲器單元塊進行擦寫和再編程。任何flash器件的寫入操作只能在空或已擦除的單元內進行，所以，在大多數情況下，在進行寫入操作之前必須先執行擦除（在NandFlash閃存中每個塊的最大擦寫次數是一百萬次）?？偠灾?，現在市面上常見的優盤、MP3和MP4等數碼設備的存儲系統都是采用NandFlash存儲芯片來實現的。
　　2 在線燒錄系統構架

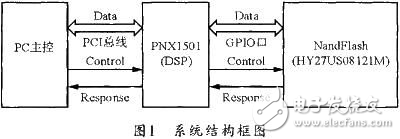

　　本文介紹的整個燒錄系統由三部分組成，其中PC端通過PCI總線提供待燒錄數據并負責控制PNX1051 DSP，而DSP則負責解析，以將上端PC傳送的命令和數據通過控制GPIO管腳來控制NandFlash的通信時序以及燒錄的實現。圖1所示是該燒錄系統的系統結構框圖。
　　
　　PNX1501是飛利浦公司推出的一款音視頻處理芯片，該芯片的工作主頻為300 MHz，并帶有豐富的通信接口，可支持DDR、SDRAM、Nand-Flash、NorFlash和IDE等，此外，它還有30多個GPIO腳可以作為普通IO對外圍芯片進行控制。本系統只用于實現對NandFlash裸片的燒寫，因而不使用其自帶NandFlash接口，而采用GPIO直接控制，這樣在時序和邏輯上更加靈活。DSP與計算機之間的通信通過PCI總線實現，此外，DSP外擴有32MB DDR，該NandFlash用GPIO0～GPIO7作為數據口，GPIO8～GPIO12作為控制信號腳。對于市場上的專用燒錄器件而言，其燒錄速度的瓶頸在于數據傳輸。目前，大多數燒錄器的數據傳輸速度都很低且自身緩存很小。燒錄過程中需要與PC頻繁進行數據通信，故在燒錄比較大的文件系統時，需要花費很長的時間，而且操作極為復雜，更主要的是不能在線燒寫，一但制成成品而需要更新時，就必須將Flash芯片拆卸下來，而對于本系統而言，PCI的傳輸帶寬可以達到133 MB／s，即使是很大的文件系統，也能很快傳輸完畢，此外，由于是在線燒錄，不需要對Flash進行拆卸，因此，對于產品的更新極為方便。本系統中選用的HY27US08121M NandFlash為三星公司生產的一款64MB Flash，該器件的塊擦除時間為2ms，頁寫入時間為0.5 ms，可以實現高速讀寫。
