發視頻資料介紹
為了滿足乘客對AFC的需求，提出了一種單彩LED在AFC系統運行狀態顯示中的設計應用，該控制系統以Cortex-M3內核芯片STM32F103VET6作為控制中心，采用恒流驅動芯片MBI5042實現LED恒流驅動，系統可支持256級灰度單彩LED顯示屏的漢字、圖案的顯示，同時能夠方便地進行遠程控制，以及控制AFC運行狀態的顯示。
1 總體設計

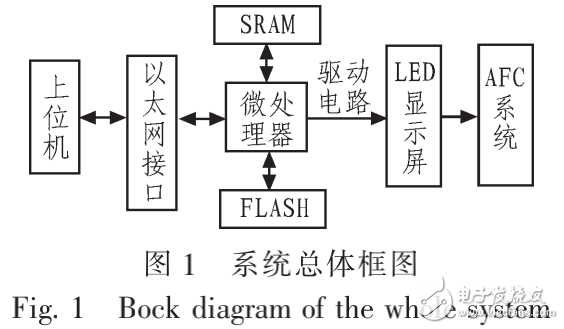

該系統利用Cortex-M3內核芯片STM32F103VET6微處理器為核心，將上位機、控制模塊、LED顯示屏和AFC系統有機的結合到一起。系統總體框圖如圖l所示。系統T作時，主要利用上位機編輯顯示信息，通過以太網接口將信息傳輸給微處理器，微處理器接收到數據信息后寫入FLASH存儲器。在顯示時，微處理器根據AFC系統中乘客的需求讀取FLASH中的數據，通過總線將數據以并行方式發送給驅動電路，驅動電路完成對LED顯示屏的高速掃描刷新，將處理后的數據傳輸?shù)絃ED顯示屏中顯示，從而完成乘客在AFC系統中的狀態顯示。
