發視頻開關電源技術之反激式變換器拓?fù)涞墓ぷ髟砼c實用參考設計
2017-12-08 |
rar |
1.2 MB |
次下載 |
免費
資料介紹
本文主要詳細講解開關電源技術之反激式變換器拓?fù)涞?a href='http://m.makelele.cn/v/tag/773/' target='_blank' class='arckwlink_none'>工作原理、工作模式、以及反激變壓器設計模板，并著重說明反激變換器的設計注意事項。本文實用性比較強，在確定設計條件后，依據變壓器設計模板一步步計算，新手也可完成變壓器設計，對有經驗設計者也可起到一定的借鑒作用。
反激變換器概述

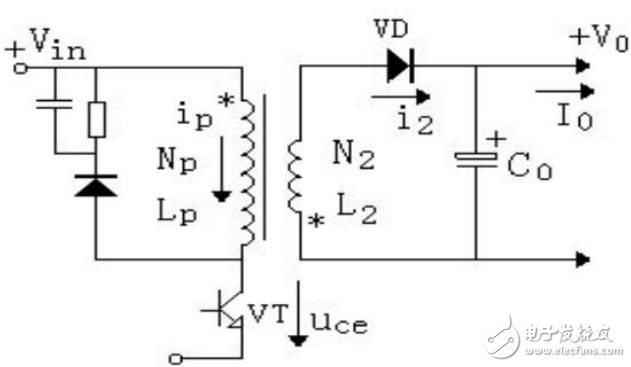

反激式轉換器又稱單端反激式或”Buck-Boost”轉換器，因其輸出端在原邊繞組關斷時獲得能量故而得名。在反激變換器拓?fù)渲?，開關管導通時，變壓器儲存能量，負載電流由輸出濾波電容提供；開關管關斷時，變壓器將儲存的能量傳送到負載和輸出濾波電容，以補償電容單獨提供負載電流時消耗的能量。
