54/74283
4 位二進制超前進位全加器
簡要說明:
283為具有超前進位的 4 位全加器,共有 54/74283，54/74S28 和 54/74LS283
三種線路結構型式,其主要電器特性的典型值如下(不同廠家具體值有差別):
型號 進位時間 加法時間 PD
54283/74283 10ns 16ns 305mW
54S283/74S283 7ns 12ns 437mW
54LS283/74LS283 11ns 15ns 100mW
283 可進行兩個 4 位二進制數的加法運算，每位有和輸出Σ1~Σ4，進位由第四位
得到 C4.
引出端符號:
A1–A4 運算輸入端
B1–B4 運算輸入端
C0 進位輸入端
Σ1–Σ4 和輸出端
C4 進位輸出端

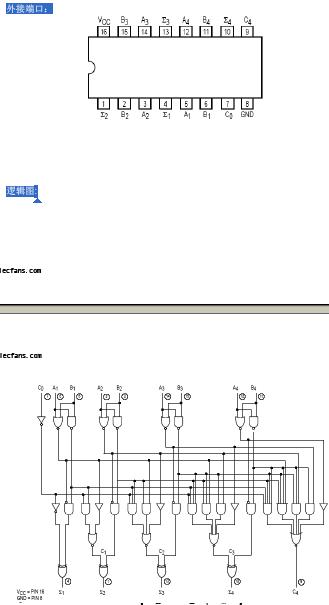

外接端口：
邏輯圖:
