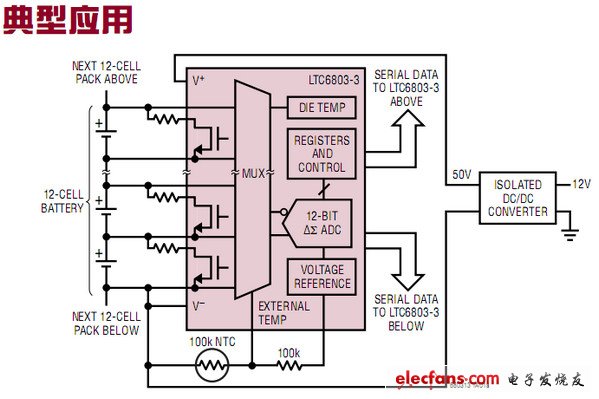

LTC6803 是第二代的完整電池監視 IC，內置一個 12 位 ADC、一個精準型電壓基準、一個高電壓輸入多路復用器和一個串行接口。每個 LTC6803 能夠測量多達 12 個串接電池或超級電容器的電壓。通過運用一個獨特的電平移位串行接口，可以把多個LTC6803-1 / LTC6803-3 器件串聯起來 (無需使用光耦合器或光隔離器)，以監視長串串接電池中每節電池的電壓。每個電池輸入具有一個相關聯的 MOSFET 電源開關，用于對過度充電的電池進行放電。LTC6803-1 在內部將電池組的底端與 V― 相連。該器件的引腳與 LTC6802-1 兼容，從而提供了一款直接替代型的升級方案。LTC6803-3 則把電池組的底端與V―分開，故而改善了第一節電池 (cell 1) 的測量準確度。

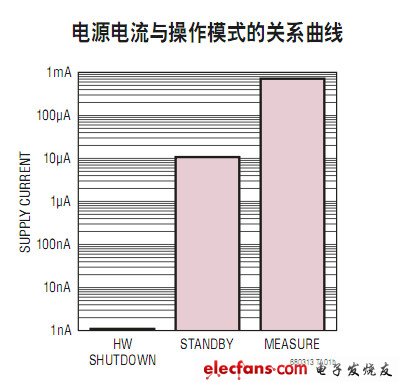

LTC6803 提供了一種用于將電源電流減小至 12μA 的待機模式。此外，LTC6803 還可從一個隔離型電源來供電，因而提供了一種將電池組吸收電流減小至零的方法。

LTC6803特點：
可測量多達 12 個串聯電池的電壓
可堆疊式架構
可支持多種電池化學組成和超級電容器
至相鄰器件的串行接口菊式鏈接
0.25% 的最大總測量誤差
專門針對符合 ISO26262 標準的系統進行設計
可在 13ms 完成一個系統中所有電池的測量
無源電量平衡：
?? ― 集成型電量平衡 MOSFET
????? ― 能夠驅動外部平衡 MOSFET
板上溫度傳感器和熱敏電阻輸入
具數據包誤差檢驗功能的1MHz 串行接口
可在電池隨機連接的情況下保持安全
內置自測試功能電路
具內置噪聲濾波器的 ΔΣ 轉換器
導線開路連接故障檢測
12μA 待機模式電源電流
抗 EMI 的能力高
44 引腳 SSOP 封裝

應用
電動汽車和油電混合動力汽車
高功率便攜式設備
后備電池系統
電動自行車、摩托車、單腳滑行車
