LPC2131/2132/2138 使用指南

1. 簡介概述

LPC2131/2132/2138 是基于一個支持實時仿真和嵌入式跟蹤的 32/16 位ARM7TDMI-STM CPU的微控制器，并帶有 32kB、64kB、512 kB的嵌入的高速Flash存儲器。128 位寬度的存儲器接口和獨特的加速結構使 32 位代碼能夠在最大時鐘速率下運行。對代碼規模有嚴格控制的應用可使用 16 位Thumb?模式將代碼規模降低超過 30%，而性能的損失卻很小。

較小的封裝和極低的功耗使 LPC2131/2132/2138 可理想地用于小型系統中，如訪問控制和 POS 機。寬范圍的串行通信接口和片內 8/16/32kB 的 SRAM 使 LPC2131/2132/2138 非常適用于通信網關、協議轉換器、軟 modem、聲音辨別和低端成像，為它們提供巨大的緩沖區空間和強大的處理功能。多個 32 位定時器、1 個或 2 個 10 位 8 路 ADC、10 位 DAC、PWM 通道和 47 個 GPIO 以及多達 9 個邊沿或電平觸發的外部中斷使它們特別適用于工業控制和醫療系統。

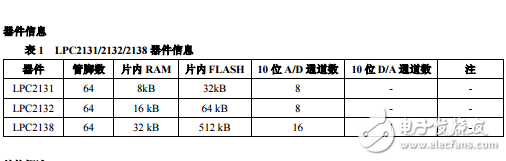

特性

z 小型 LQFP64 封裝的 16/32 位 ARM7TDMI-S 微控制器。

z 8/16/32kB 片內靜態 RAM。

z 片內 Boot 裝載軟件實現在系統/在應用中編程（ISP/IAP）。扇區擦除或整片擦除的時間為 400ms， 1ms 可編程 256 字節。

z EmbeddedICE?RT和嵌入式跟蹤接口可實時調試（利用片內RealMonitor軟件）和高速跟蹤執行代碼。

z 1 個（LPC2132/2132）或 2 個（LPC2138）8 路 10 位 A/D 轉換器共包含 16 個模擬輸入，每個通道的轉換時間低至 2.44us。

z 1 個 10 位 D/A 轉換器，可提供不同的模擬輸出（LPC2132/2138）。

z 2 個 32 位定時器/計數器（帶 4 路捕獲和 4 路比較通道）、PWM 單元（6 路輸出）和看門狗。

z 實時時鐘具有獨立的電源和時鐘源，在節電模式下極大地降低了功耗。

z 多個串行接口，包括 2 個 16C550 工業標準UART、2 個高速I 2 C接口（400 kbit/s）、SPITM和SSP（具有緩沖功能，數據長度可變）。

z 向量中斷控制器?？膳渲脙?yōu)先級和向量地址。

z 多達 47 個 5V 的通用 I/O 口（LQFP64 封裝）。

z 9 個邊沿或電平觸發的外部中斷引腳。

z 通過片內 PLL 可實現最大為 60MHz 的 CPU 操作頻率，PLL 的穩定時間為 100us。

z 片內晶振頻率范圍：1~30 MHz。

z 2 個低功耗模式：空閑和掉電。

z 可通過個別使能/禁止外部功能和降低外部時鐘來優化功耗。

z 通過外部中斷將處理器從掉電模式中喚醒。

z 單個電源供電，含有上電復位（POR）和掉電檢測（BOD）電路：－CPU 操作電壓范圍：3.0~3.6 V （3.3 V+/－ 10%），I/O 口可承受 5V 的最大電壓。
