發視頻資料介紹
2 濾波器的設計
2.1 高通濾波器的設計

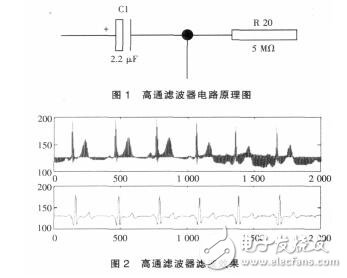

前置放大器輸出的信號并不是純粹的心電信號， 其中除了夾雜著不少工頻干擾外， 還有可觀的直流或低頻分量。這往往來自于電極極化電壓的不平衡、前置放大器的失調漂移以及人體的活動等因素。這不僅會引起心電信號的基線漂移， 也不利于后續電路的處理。本研究設計了一個 RC 高通濾波器來濾除這些直流和低頻分量， 如圖 1 中的 R20 和 C1。由于心電信號頻率下限為 0.05 Hz， 為了不損失其低頻分量， 高通濾波器的截止頻率一般定為 0.014 Hz， 由此算出時間常數 RC=1/2πf=11 s， 因此取 R=5 MΩ， C=2.2 μF。濾波效果如圖 2 所示。當然， 根據不同的要求， R 和 C 還可以取不同的值。取值主要是由該模塊所要求達到的功能所決定。R 的值大而 C 的值小， 則濾波器的反應速度會更加靈敏， 能夠更及時地反映出心電信號的變化。
濾波器
