      基于Multisim仿真的高通濾波器的設計

      2017-11-06 | rar | 0.3 MB | 次下載 | 免費

      資料介紹

      　　高通濾波為實現高頻信號能正常通過，而低于設定臨界值的低頻信號則被阻隔、減弱。但是阻隔、減弱的幅度則會依據不同的頻率以及不同的濾波程序而改變。文中闡述了對電壓轉移函數推導分析及電路性能的要求，并利用Multisim 仿真軟件對其頻幅特性的分析進行。

      　　高通濾波器是對輸人信號的頻率具有選擇性的一個二端口網絡，它允許輸人信號中高于某頻率的信號通過，而衰減或抑制小于此頻率的信號?？梢詫︻l率和大小實現動態補償，對補償對象的變化有極快的響應速度。補償無功功率時不需要儲能元件，補償諧波時所需要的儲能元件不大裝置可以僅輸出所需要補的高次諧波電流，不輸出基波無功功率，不但減小了有源濾波器的總?cè)萘?，還可以避免輕負荷時發生無功倒送現象。有源高通濾波器由相同RC 元件及有源器件（集成運放） 共同構成的。Multisim是加拿大圖像交互技術公司（Interactive Image Technologies，IT） 推出的以Windows 為基礎的仿真工具，適用于板級的模擬/數字電路板的設計工作。它包含了電路原理圖的圖形輸人、電路硬件描述語言輸人方式，具有豐富的仿真分析能力。故在Multisim軟件環境對濾波器的幅頻波形特性進行了分析，并計算其截止頻率。

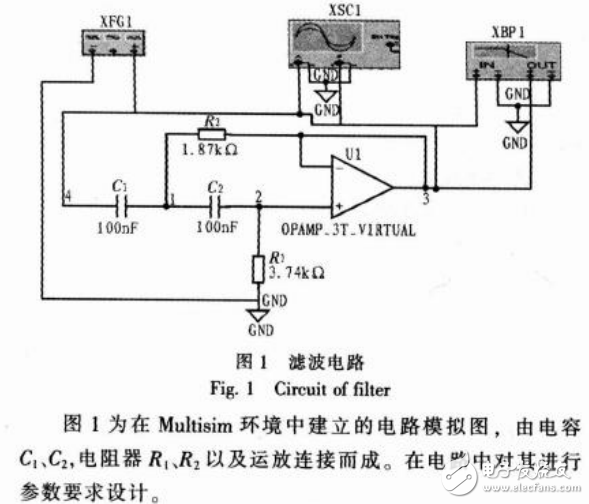

      基于Multisim仿真的高通濾波器的設計

      Multisim
