PCI經典資料
PCI/PCIe設備有自己的獨立地址空間，這部分空間會映射到整個系統的地址空間。
映 射地址在BIOS/UEFI下指定（如果有的話，對于使用非BIOS啟動的OS，不清楚），它有兩種類型，一種是MMIO，一種是IO。對于MMIO的訪問，跟訪問內存的方式一樣，它從稱為PCIEXBAR的基地址開始，有很大的一段空間，這個PCIEXBAR的值根據不同的平臺可能不同，大致可能值有0xC0000000、0xE0000000等，關于這個值是怎么使用的后面的章節會講到；對于IO，它是一種比較老的訪問PCI/PCIe設備的方式，而且占有的空間相比MMIO非常小，好像只有64K的空間。

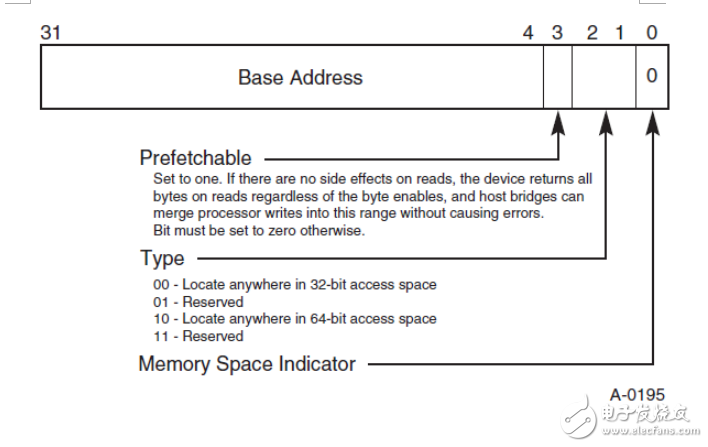

PCI/PCIe設備使用的空間也有兩個部分，一部分稱為配置空間（通過MMIO）；另一部分通過配置空間的BAR寄存器指定，是設備實現功能所需要用到的地址空間（有MMIO也有IO， 不過IO用的比較少了）。
PCI
