一。設計任務與要求

　　1.輸入正弦波信號：VPP=50mV，f=100Hz；

　　2.第一級放大5倍，第二級放大10倍；

　　3.要求各級放大無明顯失真；

　　4.電源自制或由專用設備提供均可；

　　5.完成實物制作并測試完成表格填寫；

　　6.完成1-5的情況下，將輸入正弦波信號調整為：VPP=50mV，f=1KHz和f=10KHz，觀察波形；

　　二。方案

　　基于NPN型三極管以及基本共射放大電路的工作原理調節計算電阻阻值大小采用分壓式偏置電路使其按要求放大信號，根據圖解法計算出三個靜態工作點IBQ、ICQ、UCEQ使其在放大區域工作，最后根據可調電阻在示波器上具體確定放大倍數。

　　三。思路與分析

　　電路組成原則：

　　靜態：當放大電路（ui= 0）時，電路中各處的電壓、電流都為直流，稱為直流工作狀態，簡稱靜態。 適當?shù)撵o態工作點，使場效應管工作在恒流區；

　　動態：當放大電路輸入信號后（ui ≠0），電路中各處的電壓、電流處于變動狀態，這時電路處于動態工作情況，簡稱動態。能為交流信號提供通路；

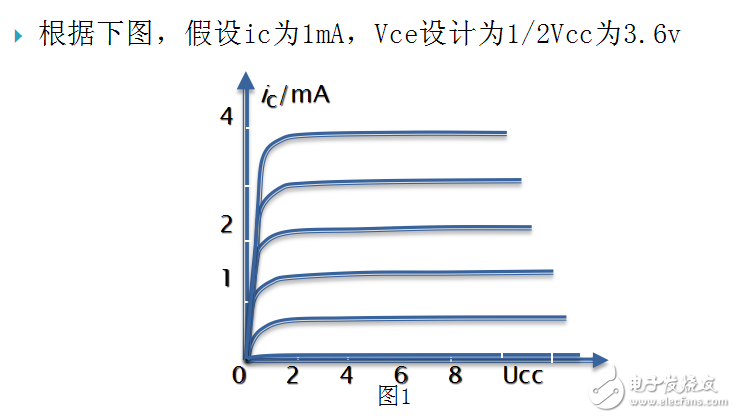

　　本題目要求第一級放大5倍，第二級放大10倍，并且不能失真，所以首先應該利用圖解法和估算法將靜態工作點以及各個電阻阻值的基本大小計算出來，留第一級和第二級各一個可調電阻，可以調節放大倍數以及保證電路不失真，采用分壓式偏置電路，100uF電容。
