藍牙技術 心音檢測

1 藍牙在監護系統無線傳輸上的技術優勢藍牙是在 1998 年由愛立信、英特爾、諾基亞、東芝、和 IBM 5 大公司組成的特別興趣小組 SIG （Special Interest Group） 聯合制定的一種短距離的無線通信技術協議。 是一種短距離、低功耗、低成本無線電網絡技術 ，可在移動電話、掌上電腦 （PDA） 等便攜式數字設備以及其他任何數字設備之間建立短距離（100 m 以內） 無線電連接。 藍牙具有以下技術特點［4 ］ ：工作在國際開放的 2. 4 G ISM 頻段 ; 開放的接口標準 ;距離范圍在 10～100 m ;多種有效的抗干擾措施 ;安全措施有力 ，多級鑒權和加密保證了速度傳輸?shù)陌踩?;低功耗、低成本。 藍牙較之于 IEEE 802. 11 系列、IrDA （Infrared Data Association 紅 外 無 線 數 據 傳 輸 技 術） ［ 5 ］ 、 Home RF、微波等現有短距離無線傳輸技術 ，具有明顯的技術優勢 ，即抗干擾性強、體積小、低功耗、低成本、傳輸距離適中。 考慮到用戶的實際需要 ，心音、呼吸音無線聽診監護系統必須滿足以下特點 ： ①抗干擾能力強 ; ②采用電池供電 ，體積小 ，質量小 ，攜帶方便 ; ③操作簡單 ，使用方便 ; ④功耗低 ; ⑤生產成本低。 因此藍牙技術是心音、呼吸音無線聽診監護系統中最適合的無線傳輸技術。

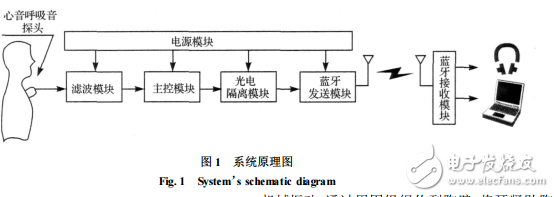

2 系統整體設計思路系統硬件的整體設計思路如圖 1 所示。 心音、呼吸音探頭采集人體不同部位的心音、呼吸音生理信號 ，轉換成模擬的電信號 ，放大輸入到濾波模塊 ， 濾波模塊對信號進行濾波處理后送入主控模塊進行 A/ D 轉換 ，將模擬信號轉換為數字信號 ，經過處理并通過藍牙發送模塊 ，發送到藍牙接收端 ;電源模塊則負責對各個模塊供電。 由圖 1 可以看出 ，整個系統由硬件部分和軟件部分組成。 硬件部分包括心音、呼吸音采集模塊、主控模塊、藍牙發送接收模塊、電源模塊、隔離模塊 ， 帶有藍 牙裝置的 耳機及 PC 機 ; 軟件部分 包括 Firmware 中的軟件和 PC 機上的監護軟件。
