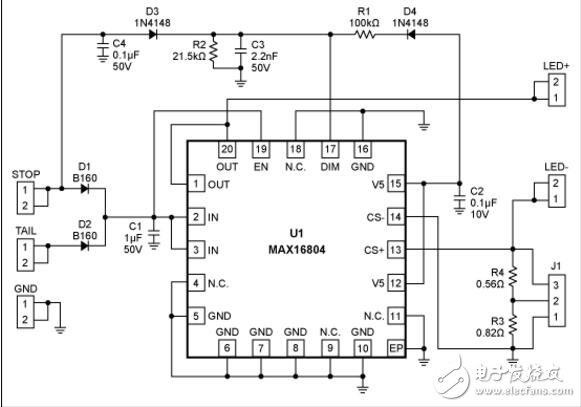

用于汽車尾燈（STOP和TAIL模式）的LED驅動器可以簡單地利用線性LED驅動器IC （例如：MAX16804）實現，只需極少的外部元件。請參見驅動器電路原理圖（圖1）和PCB布板（圖2）。流過LED的最大電流由R3或R4設置，受控于J1的連接方式，亮度由PWM信號控制，在IC內部實現該功能。驅動器IC產生200Hz的LED電流調節信號，占空比取決于DIM端的電壓，例如：DIM端電壓為0.78V時，尾燈亮度設置在滿亮度的20%。
?
STOP和TAIL輸入通過二級管D1、D2連接到IN引腳。IC可以通過任何一個輸入端供電，輸入之間不會相互影響。D1和D2還可以在汽車電源總線出現尖峰電壓時提供電壓反向保護。電容C4和C3可以旁路STOP電源線上的任何噪聲，為DIM引腳提供保護。
?
?
?
