1.引言
　　電池是電動汽車的關鍵動力輸出單位，在鉛酸蓄電池，鎳鎘電池，鎳氫電池，鋰電池和燃料電池等幾種常用電池中，因?yàn)榫哂心芰勘却?、重量輕、溫度特性好，污染低，記憶效果不明顯等特點，鎳氫電池在電動汽車中使用很普遍。
　　然而由于充電方法的不正確，造成充電電池的使用壽命遠遠低于規定的壽命。也就是說很多電池不是被用壞的而是被充壞的，可見充電器的好壞對電池壽命有很大的影響。
　　基于此，本文提出一種使用3段式充電控制方案的智能充電器的設計方案，能有效的提高充電效率，延長電池的使用壽命。
　　2.控制方法介紹
　　常用的充電終止控制方法包括：定時控制法，電壓控制法，電流控制法和綜合控制法。
　　定時控制法是指用定時系統來控制整個充電時間，時間沒定值到達時，對電池停。止充電。常用的電壓控制法包括最高電壓法（Vmax），電壓負增量法（△V），零電壓增量法（0△V）常用的溫度控制法包括最高溫度法（Tmax），充溫升法（△T）。溫度變化率（△T/△t），最低溫法（Tmin）。綜合控制法是指綜合使用上述控制方法中的幾種控制方法。
　　相對于傳統的定電壓和定電流充電法三段式充電理論則可以大大提高電池的充電效率。三段式充電采用先恒流充電，再恒壓充電，最后采用浮充充電。如果充電前電池處于深度放電狀態則還要在充電前進行預充電。
　　3.系統硬件構成
　　3.1 總體硬件設計

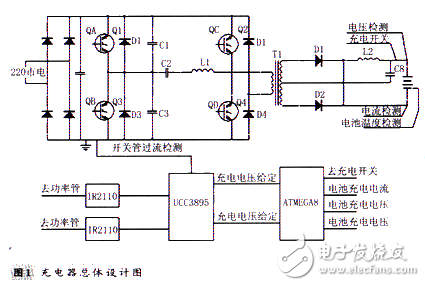

　　充電對象為鎳氫電池，采用電壓，電流反饋的方法來達到恒流，恒壓充電的目的，同時對充電過程中的各種參數進行檢測和控制。該充電器的總體設計如圖1。
　　
　　該方案中開關電源的最大輸出功率為2.4KW，交流輸入范圍為1 76V-264V，充電器電路主要包括主充電電路和輔助控制電路兩部分，整個電路的工作過程為：220V單相交流電經過全橋整流由電容進行濾波，得到約300V左右的直流電，經過由4只IGBT構成的逆變橋，得到高頻交流電，經高頻變壓器耦合到副邊，再經過整流管D1，D2整流，最后經過電感L 2和電容C8濾波后得到穩定的直流輸出。
　　由于采用三段式充電，每個階段充電電壓和充電電流都不同。所以使用ATMEGA8單片機作為充電過程控制設備，充電時單片機檢測充電電池的充電電流，充電電壓，電池溫度，防止電路過壓和過流，電池溫度過高，還可以通過檢測電池電壓電流值來決定是否在切換到下一個的充電階段。
　　同時通過單片機給出每一階段的充電的電壓值或是電流值，與采樣所得的對應電壓電流值相比較，通過移相控制芯片UCC3895來改變PWM值來改變功率管的導通時間，來達到在不同階段得到不同穩定的輸出值的目的。
