EDA使用戶在無需實際芯片、電路板和儀器儀表的情況下進行電路設計和分析；采用在系統編程技術，在現場對系統進行邏輯重構和升級，實現硬件設計軟件化。
　　EDA技術以可編程邏輯器件FPGA和CPLD及其開發系統為硬件平臺，以EDA開發軟件如Max+PlusⅡ?yàn)殚_(kāi)發工具，基于邏輯功能模塊的層次化設計方法設計數字系統。Max+PlusⅡ設計可采用原理圖、硬件描述語言（VHDL）等多種輸入方式，并支持這些文件的任意混合設計。對于不同層次，可采用不同的輸入方式進行設計。由于VHDL擅長描述模塊的邏輯功能，所以在對底層模塊設計中，常采用VHDL進行描述，而原理圖則擅長描述模塊間的連接關系，故在頂層設計中，常采用原理圖輸入方法。出租車計費器通常以單片機為核心進行設計，本文以為它例介紹基于EDA技術的數字系統混合設計方法。
　　1 出租車計費器功能
　　出租車計費器的功能要求：
　?。?）實現出租車按行駛里程收費，起步費為7．0元；
　　（2）行駛3 km后再按2元／km計費，車停時不計費；
　?。?）能預置起步費和每公里收費，并能模擬汽車啟動、停止、車速等狀態。
　　根據VHDL特點，設計者不再需要考慮選擇固定功能的標準芯片，而是從實現系統功能與性能出發來，建立出租車計費器系統模塊，如圖1所示。
　　
　　2 出租車計費器的設計與實現
　　本系統分底層和頂層2個層次設計，底層設計采用VHDL編寫各個功能模塊，頂層設計采用原理圖方式描述各模塊間的連接。
　　2．1 底層文件的設計
　　底層模塊包括：出租車車速控制模塊；計費器里程計數模塊；計費器計費計數模塊3個模塊。
　　以出租車車速控制模塊為例介紹。

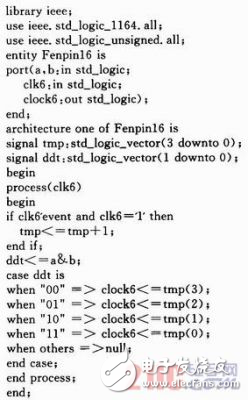

　　出租車車速控制模塊用于控制出租車的車速。圖1中，當起／停開關及清零信號RESET都為“1”時，汽車啟動就開始進入里程計數和計費器工作狀態。通過改變“車速選擇”端的輸入值可以控制汽車行駛快慢。用CLK6作為車速控制模塊的時鐘輸入，CLOCK6作為輸出，用A、B作為車速選擇變量，分別取值從“00”→“01”→“10”→“11”時，車速越來越塊。其VHDL程序代碼如下：
　　
　　以上程序代碼經過編譯后生成相應模塊符號，如圖2所示，供頂層設計時調用。
