現代儀器儀表的智能化趨勢使得各種傳感器的應用日益廣泛。由于激光具有許多優點，使得利用這些特性研發的激光檢測和控制系統具有先進的技術性能、方便的使用性能和簡潔的系統結構。激光傳感器一般是由激光發生器、光學零件和光電器件所構成的，它能把被測物理量（如距離、流量、速度等）轉換成光信號，然后應用光電轉換器把光信號變成電信號，通過相應電路的過濾、放大和整流得到輸出信號，從而算出被測量。借助于激光所具有的優點（如方向性好、亮度高、單色性好、相干性好等），激光傳感器通常具有結構簡單可靠、抗干擾能力強、非機械接觸、分辨率高、精度高、示值誤差小、穩定性好、宜用于快速測量等優點。
　　隨著科技的不斷發展，國家對治超工作的要求也不斷提高，無論是從效率還是精準度來說，智能化的超限檢測工具必將得到廣泛的應用。鑒于上述情況，設計了基于激光掃描傳感器技術的高效率高精度的智能型車輛超寬超高檢測系統。
　　1 激光測距傳感器的測量原理
　　激光測距是一種主動光學探測方法。主動光學探測的探測機制是：由探測系統向目標發射波束（在光學探測中，一般是紅外或可見光），波束被目標表面反射產生回波信號?；夭ㄐ盘栔兄苯踊蜷g接地包含待測信息。接收與信號處理系統通過接收和分析回波信號，獲得被測量。激光具有相干性強、亮度高、方向性好等優點，因此激光出現后，立刻成為了絕大多數主動光學探測系統的首選光源。
　　

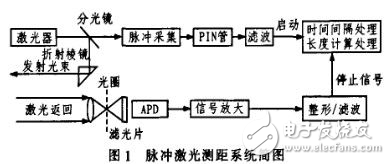

　　目前，脈沖激光測距已獲得了廣泛的應用，如地形測量、地球到月球距離的測量等。圖1為脈沖激光測距系統簡圖，其工作原理如下：人機操作發出測距指令，觸發激光器發出激光脈沖，一小都分能量透過分束片，作為參考脈沖直接送到脈沖采集系統，作為計時的起始點，啟動數字式測距計時器開始計時；另一幫分由折射棱鏡反射，射向目標。一般發射前端有望遠光學系統，為的是減少出射光束的發散角，以提高光能面密度，增大工作距離，還可以減少背景和周圍非目標物的干擾。到達目標的激光束有一部分被表面漫反射回到測距儀；經接收物鏡和光學濾波器，到達探測器APD，窄帶光學濾波器的主要作用是充分利用激光優良的單色性，提高系統的信噪比；光探測器APD將光信號轉換為電信號，然后將電信號進行信號放大、濾波整形。整形后的回波信號關閉時間間隔處理模塊，使其停止計時。這樣，根據時間間隔處理的結果t即可計算出待測目標的距離L為：
　　L=ct／2 （1）
　　式（1）中，c為光速。圖1中，濾光片和光圈可以減少背景及雜閃光的影響，降低探測器輸出信號中的背景噪聲。根據式（1），脈沖測距精度△L，可以表示為：
　　△L=c△t／2 （2）
　　由式（2）可知，系統處理的時間閫隔精度△t直接決定了脈沖激光測距系統的測距精度△L。
　　2 系統組成及數據處理
　　本系統以德國SICK公司的LMS系列戶外型非接觸式激光傳感器為數據采集設備，用工控機作為數據的處理設備，系統組成如圖2所示。L MS系列傳感器是一種戶外型非接觸式的高精度、高解析度外部傳感器，其工作原理是基于對激光束飛行時間的測量，其按照定義好的時間間隔發出激光脈沖，通過定時器計算發射脈沖和接收脈沖之間的時間間隔來得到與被測物體之間的距離。脈沖激光束經過測距傳感器內部的一個旋轉反光鏡的反射對周圍環境形成扇面掃描。目標物體的輪廓線曲所接收到的一系列脈沖序列來確定。LMS傳感器的掃描頻率是25Hz／50Hz，角度頻率是（0.25°／0.5°，掃描角度范圍是0°～270°，最大掃描距離是20 m，標準測量精度為±0．30 m，安全防護等級為IP67，對人眼安全。惡劣的環境因素對測量范圍沒有影響，可用于室外溫度-30～+50℃的環境中。LMS系列激光傳感器采用激光脈沖測距的方法計算出被測物體的掃描輪廓線上若干點到傳感器的距離，并以極坐標的形式實時地通過高速網絡接口上傳給工控機進行后期處理。由于網口的數據傳輸速度可達100Mb／s，所以不會出現數據丟失問題，保證能實時地完整地將所測數據上傳到工控機進行數據處理。工控機通過可視化編程語言VB的網絡通訊內核Winsock與LMS系列傳感器直接進行數據的交換。在使用Winsock控件時，首先要考慮使用TCP還是UDP通信協議。TCP通信協議控件是要求連接的通信協議，類似于電話系統。在開始數據傳輸前，使用者必須先建立連接，其上還有錯誤檢查機制，避免數據被分散傳遞，因傳輸?shù)倪^程較慢而錯誤較少。如果數據是比較重要的，使用此方式比較好。而UDP通信協議是一種不需要連接的通信協議，兩臺計算機之間的傳輸類似于傳遞郵件：信息從一臺計算機傳送到另一臺計算機，但是兩者之間沒有明確的連接。由于和TCP的方式比起來，它的錯誤檢查比較簡單，因此速度比較快，要求速度時，使用此方式比較恰當。
