引言
　　CAN總線應用中，總線節點是CAN總線的基本組成部分。CAN總線節點有兩種典型設計方法，第一種方法采用MCU結合獨立CAN控制器組成總線節點［1］；第二種方法采用獨立的MCU，這時MCU需要內部集成CAN控制器。由于第二種設計方法所用的器件少，電路關系簡單，已得到廣泛應用。本文重點分析AVR系列單片機內部集成的CAN控制器及其應用方法。
　　AT90CAN集成CAN總線控制器分析
　　AVR內部集成CAN控制器的芯片主要包括AT90CAN32/64/128三種單片機，它們之間的主要區別是存儲空間不同。

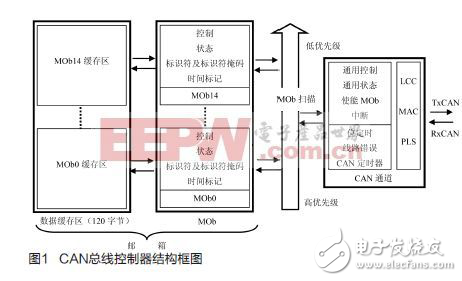

　　AT90CAN32/64/128內部集成的CAN總線控制器由CAN通道和郵箱組成，其工作參數通過寄存器設置，工作過程也通過寄存器監控。CAN控制器基本結構如圖1所示。
　　
　　CAN總線控制器組成
　　CAN通道
　　CAN通道是CAN控制器用于完成發送和接收的部分。使用CAN控制器時，需要對CAN通道工作模式和位定時進行設置。
　?。?）CAN通道工作模式
　　CAN通道有使能、待命以及只聽三種工作模式。不同模式下通道、時鐘以及寄存器的工作模式不同，詳細內容見參考文獻［3］。
　?。?）位定時
　　CAN通道位定時的概念和基本規定與CAN總線協議一致。AVR系列單片機中，CAN總線控制器時間份額（TQ）即為波特率分頻器輸出時鐘信號的周期。CAN總線位周期由同步段（SYNS）、傳播段（PRS）、相位緩沖段1（PHS1）、相位緩沖段2（PHS2）組成，每個時間段的長度都是時間份額（TQ）的整數倍。通過位定時設置可以確定各時間段的長度，同時還可以設置重同步跳轉寬度（SJW）以及信號采樣位置和采樣次數。設置時，CAN總線位時間必須設置在8～25個時間份額之間。位定時設置完畢后即可計算總線波特率，計算方法見參考文獻［3］。
　　郵箱及報文對象（MOb）
　　AT90CAN32/64/128單片機集成的CAN控制器通過郵箱存儲報文，并以MOb的形式管理。郵箱包含15個獨立的MOb，每個MOb都可以設置為接收或發送模式。發送時，編號小的MOb優先級高。接收時，只有當CAN控制器接收到報文的標識符與某個MOb預先設置的標識符吻合時，CAN控制器才會將接收到的報文存儲在該MOb中，并可以通過中斷的方式通知單片機。CAN控制器還可自動對遠程幀作出應答，從而減輕CPU的負擔。
