近年來嵌入式技術與Internet技術的結合， 使嵌入式技術在遠程控制、智能交通、電視會議、安防等領域占有越來越重要的地位。隨著人們生活水平的提高及個人財富的積累， 汽車逐漸變成了人們出行旅游的普遍的交通工具， 同時汽車被盜案例也屢見不鮮。因此如何保證個人或者集體汽車就成為迫切需要解決的問題。這就促使我們開發一種更低成本、更方便的視頻監控設備—車載安防系統來滿足有車大眾的需要。
　　1 系統硬件設計
　　汽車安全與防御系統主要由視頻采集及處理模塊、3G無線上網卡、嵌入式Web Server、GSM模塊及客戶端瀏覽器組成。嵌入式Web Server由Samsung公司的ARM處理器S3c2440 和網絡芯片構成。其攝像頭首先將采集到的圖像數據傳給視頻處理器， 由視頻處理器進行壓縮編碼， 然后傳遞給ARM處理器， ARM處理器再將這幀數據與前一幀數據進行比較， 如果相同， 即表明無移動物體， 則丟棄該幀， 以節省存儲空間； 如果不相同則表明有移動的物體， 處理器會把這幀數據存儲起來， 并啟動GSM模塊發送報警短信?？蛻舳巳绻爰皶r了解車中的情況， 可以通過瀏覽器訪問到嵌入式的Web服務器來查看實時視頻。
　　系統硬件主要有Samsung公司的ARM處理器S3c2440， 3G無線上網卡， 16/32位的ARM處理器實現了MMU、AMBA BUS 和Harvard高速緩存體系結構， 具有獨立的16KB指令Cache和16K B數據Cache。網絡芯片采用比較常用的Cs8900。
　　SDRAM 選用兩片HY57 V561620 （32M） 。NORFLASH 選用AM29LV 160DB 。NAND FLASH選用32M的K9F 1208 芯片。視頻處理部分， 采用硬件的H.264編解碼器， 具體采用美國Q pixel公司的QL202B， 它是低功耗實時單片半雙工H.264/AVC編碼器。系統硬件結構圖如圖1所示。
　　

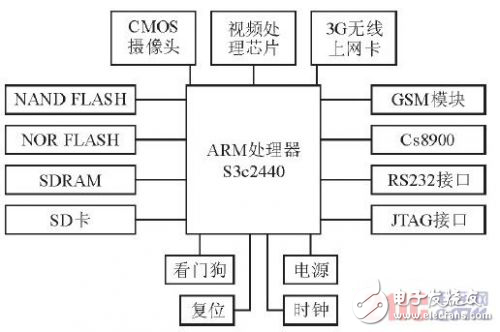

　　圖1 系統硬件結構框圖
　　2 軟件設計
　　本系統的軟件設計包括： 嵌入式Linux操作系統的移植、視頻采集程序和動態檢測程序的編寫、嵌入式Web Server的實現以及相關驅動程序的編寫與移植。
