發視頻資料介紹
Signal Hound最近的革新產品BB60C，是基于備受市場好評的BB60A基礎上的優化版。Signal Hound BB60C相對于BB60A在SFDR的典型值上提高20dB，通過減少頻段過渡將噪底平滑度提高了8dB以上，將工作溫度擴展至-40°C 到+65°C，并且擴展了I/Q采集帶寬，使其從250KHz到27MHz可選。
硬件

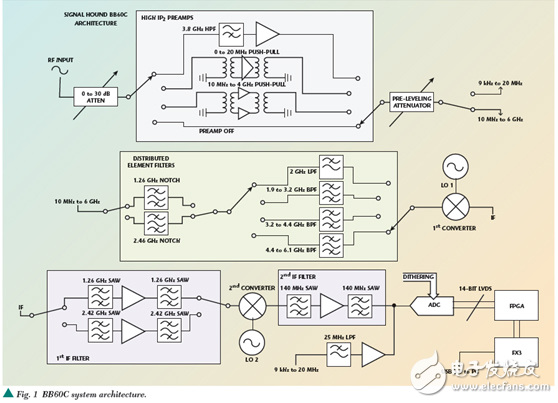

Signal Hound BB60C是一個二次變頻的超外差接收機，使用了兩個獨立的中頻（IF）。每個中頻都在射頻區域設計了相對應的分立式元件陷波器，從而進行很好的中頻抑制 以消除雜散。每個射頻頻段同樣也設計了分立元件的濾波器，這些濾波器是設計在PCB多層板的中間，專門設計以抑制鏡像頻率成分和本震泄漏（見圖1）。
對于濾波器不能濾除的二階互調產物，在預放和混頻級都利用推挽放大器，有效地消除了偶數階的互調，從而減小二階互調造成的雜散。20MHz以下的信號將不會進行混頻而直接到AD轉換，從而避免因混頻產生的互調。BB60C的前端衰減器和預放用以進行增益控制，從而讓BB60C在任何參考電平下都能提供很好的無雜散動態范圍（SFDR）。
Cypress FX3的USB3.0控制器保證BB60C可以連續地向電腦或者筆記本輸出80M采樣的14位ADC數據。
硬件
Signal Hound BB60C是一個二次變頻的超外差接收機，使用了兩個獨立的中頻（IF）。每個中頻都在射頻區域設計了相對應的分立式元件陷波器，從而進行很好的中頻抑制 以消除雜散。每個射頻頻段同樣也設計了分立元件的濾波器，這些濾波器是設計在PCB多層板的中間，專門設計以抑制鏡像頻率成分和本震泄漏（見圖1）。
對于濾波器不能濾除的二階互調產物，在預放和混頻級都利用推挽放大器，有效地消除了偶數階的互調，從而減小二階互調造成的雜散。20MHz以下的信號將不會進行混頻而直接到AD轉換，從而避免因混頻產生的互調。BB60C的前端衰減器和預放用以進行增益控制，從而讓BB60C在任何參考電平下都能提供很好的無雜散動態范圍（SFDR）。
Cypress FX3的USB3.0控制器保證BB60C可以連續地向電腦或者筆記本輸出80M采樣的14位ADC數據。
