隨著通信容量和信息傳輸速率的不斷提高，人們對通信技術的發展和進步提出了更多、更高的要求。而天線是移動通信系統中不可或缺的關鍵部件，已成為通信終端中的重要部件。
　　現今的無線通信設備種類繁多，集成了多種系統模塊，并能穩定、高效地工作。因此，如何使終端天線能夠在這些網絡頻帶范圍內工作，減少天線間的干擾，降低制作成本，實現多系統共用以及收發共用成為主要研究方向。
　　本文提出了一種可用于WLAN和WiMax無線通信系統的三頻帶印刷單極子天線。通過在微帶板上蝕刻的雙“G”形輻射貼片，使得天線覆蓋2.4/5.2/5.8 GHz WLAN和3.5/5.5 GHz WiMax頻帶，并在帶內具有較好的全向輻射特性。
　　1天線的設計與結構
　　三頻帶印刷單極子天線的結構如圖1所示。天線印刷在相對介電常數為4.4，厚度為1 mm的FR4介質基板上，整體尺寸為37 mm×18 mm.饋電部分是50Ω的微帶線，其中微帶線寬度為2 mm，并與SMA型同軸連接器相連。天線正面是對稱的雙“G”形輻射貼片，背面全部為介質。通過調節輻射貼片臂B1、B2、B3的長度，可使得天線工作在2.4/5.2/5.8 GHz WLAN和5.5 GHz WiMax頻帶。同時，為使得天線獲得較好的輻射性能和增益，天線輻射貼片的臂均為完全對稱結構。
　　

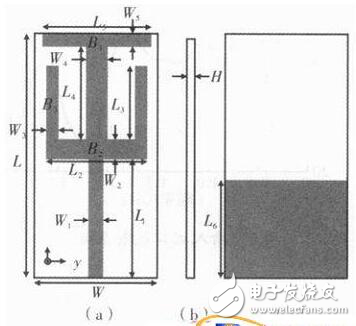

　　圖1 三頻帶印刷單極子天線的結構
　　為考察結構尺寸對天線電性能的影響，采用AnsoftHFSS V13對設計的天線進行了仿真，經過加工調試，天線的尺寸如下：L=37 mm，L1=18 mm，L2=15 mm，L3=11 mm，L4=14 mm，L5=16 mm，L6=15 mm，W=18 mm，W1=2 mm，W2=3 mm，W3=2 mm，W4=3 mm，H=1 mm.
　　2結果分析
　　圖2～圖4分別給出了參數L2、L3和L5取不同值時，天線回波損耗的仿真結果，可以看出分別調節雙“G”形輻射貼片的臂長即更改參數L2、L3和L5的取值可以改變天線相對應諧振頻帶的位置，且基本不會影響其他頻段的工作帶寬。因此，通過調節輻射貼片的臂長，可以使得天線覆蓋2.4/5.2/5.8 GHz WLAN和3.5/5.5 GHz WiMax頻帶。
