如圖1所示，全波整流電路將交流220V電壓變?yōu)榧s200V的直流電壓，為后面的控制電路供電，例如橋式整流電路；受控開關受觸發延時電路輸出信號的控制，從而控制加于燈上的交流電壓，達到控制開關燈的目的。例如可控硅，繼電器觸頭等；降壓濾波電路將輸出的直流200V電壓進行降壓后濾波，從而為其后的電路提供平滑直流工作電壓，如電阻降壓，電容濾波；聲光控制元件將聲光控制信息變成電信號，為放大觸發延時電路提供輸入控制信號，例如，駐極體話筒和蜂鳴器等聲控元件，光敏二極管和光敏電阻等光控元件；放大電路將較微弱的聲光控制信號進行放大，以推動觸發延時電路工作，例如各種放大電路；觸發延時電路將放大電路輸出的電壓去推動觸發延時電路工作，控制受控開關的閉合，達到控制燈亮?xí)r間長短的目的，實現聲光控制功能。

　　聲光控制電路原理如圖2所示，D1-D4組成橋式整流電路，將220V交流電壓變成200V左右的直流電壓后，經R1降壓，C1濾波得到約5V的直流電壓，供U1（CMOS）門和MU1等工作使用。R3為MU1提供偏置電壓，R４使U1A工作于放大狀態，由于U1A與U1B直接相連，所以U1B也處于放大狀態， C2和C3為耦合電容。R5、R6和R9對U1B輸出的信號進行分壓，以觸發U1C、U1D、U1E和U1F工作，D5對C4單向充電，R7、C4決定延時時間，R8和C5使U1F翻轉果斷。單向可控硅受U1F輸出電平的觸發控制，R2為限流保護電阻。

　　白天，光線明亮，光敏電阻R9的阻值較小，U1C輸入端的電位很低，即使MIC送來的聲音電信號經過兩級放大后也不足以使U1C輸入端為高電平，經U1C、U1D、U1E、U1F的傳輸處理后，U1F的輸出端為低電平，可控硅V1的柵級G得不到觸發電壓，關斷不工作，燈不亮。

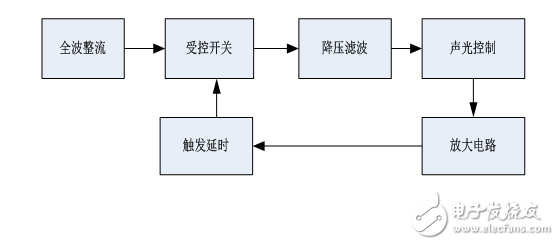

　　圖1　電路原理框圖
