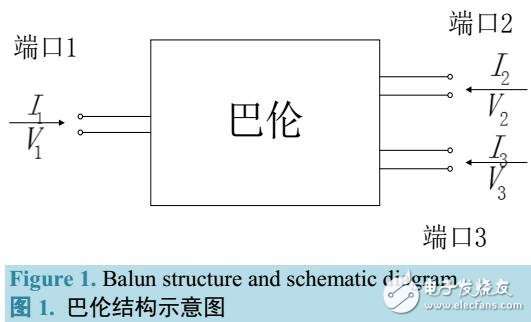

巴倫是由英文名balanced-unbalanced的縮寫B(tài)ALUN音譯而來，即平衡一非平衡變換器。其中balanced代表差分結構，unbalanced代表的是單端結構，巴倫一般作為單端電路與雙端電路之間的轉換器，單端電路是指單輸入單輸出的一類電路，傳輸?shù)?a target='_blank' class='arckwlink_none'>信號為非平衡信號，雙端電路指雙端輸入的電路如偶極天線等，傳輸平衡信號?，F(xiàn)如今差分電路因其高增益、抗電磁干擾能力強、抗電源噪聲、抗地噪聲能力很高、抑制偶次諧波等優點越來越受到歡迎。同時，在RF電路和低頻電路中，由于差分電路廣泛使用使得巴倫的重要性也與日俱增。

　　LTCC （低溫共燒陶瓷）技術自面世以來便是令人矚目的整合組件技術，經過這幾十年的發展更是成為無源集成技術的主流技術。為滿足軍用電子整機、通訊類電子產品及消費類電子產品迅速向短、小、輕、薄方向發展，手機、PDA、MP3、筆記本電腦等終端系統須擁有愈來愈多的功能，各企業及高校不斷加大研發投入，越來越多的功能器件產品采用LTCC工藝制造。低溫共燒陶瓷技術（LTCC）是一種多層陶瓷制造技術，經過研磨、混料，留延，切片，打孔，印刷和填孔，疊層、切割，排膠共燒等一系列加工過程。LTCC馬其他集成技術相比，加工的電路品質因數好，耐用性強，可用于惡劣環境，且易與其它集成技術兼容，成品率高，還有著節能節材綠色環保等優點。

　　LTCC以其優異的電子、機械、熱力特性己成為未來電子元件集成化、模組化的首選方式。本文中對巴倫的設計，由于中心頻率低帶寬窄，選擇集總式設計亦可滿足指標。其具體指標如下：中心頻率為70 MHz，帶寬為20 MHz，通帶內插入損耗小于4.7 dB，兩端口相位差大于172。，尺寸僅為2.5 mm×1.5 mm×1 mm。
