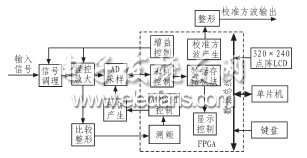

提出了一種基于數字示波器原理，以單片機和FPGA為控制核心的數字示波器實現方法。系統由信號調理、程控放大、比較整形和時鐘產生、采樣控制、測頻模塊和校準信號產生等模塊組成?？蓽y(cè)頻率范圍10 Hz到10 MHz，幅度范圍2 mV到20 V，垂直靈敏度共11檔，掃描速度共21檔。實時采樣<1 MSa/s，等效采樣>20 MSa/s，采用內觸發方式，觸發電平可調，且能提供頻率為100 kHz的方波校準信號。實踐表明，整個系統工作穩定，人機界面友好，操作簡單。
