隨著人們生活環境的不斷改善和美化，在許多場合可以看到彩色霓虹燈。 LED 彩燈由于其豐富的燈光色彩，低廉的造價以及控制簡單等特點而得到了廣泛的應用，用彩燈來裝飾已經成為一種時尚。但目前市場上各式樣的 LED 彩燈控制器大多數用全硬件電路實現，電路結構復雜、功能單一，這樣一旦制作成品只能按照固定的模式閃亮，不能根據不同場合、不同時間段的需要來調節亮燈時間、模式、閃爍頻率等動態參數。這種彩燈控制器結構往往有芯片過多、電路復雜、功率損耗大等缺點。此外從功能效果上看，亮燈模式少而且樣式單調，缺乏用戶可操作性，影響亮燈效果。因此有必要對現有的彩燈控制器進行改進。

　　事實上單片機是世界上數量最多的計算機?，F(xiàn)代人類生活中所用的幾乎每件電子和機械產品中都會集成有單片機。手機、電話、計算器、家用電器、電子玩具、掌上電腦以及鼠標等電腦配件中都配有1-2部單片機。而個人電腦中也會有為數不少的單片機在工作。汽車上一般配備40多部單片機，復雜的工業控制系統上甚至可能有數百臺單片機在同時工作！單片機的數量不僅遠超過PC機和其他計算的總和，甚至比人類的數量還要多。

　　MCS51單片機

　　引腳說明

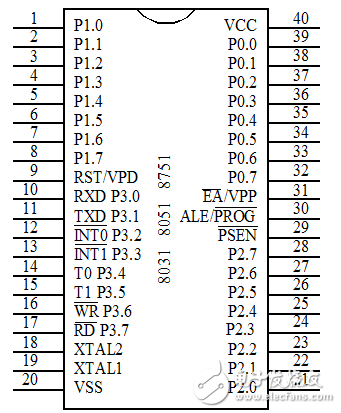

　　MCS單片機都采用40引腳的雙列直插封裝方式。圖2-9為引腳排列圖， 40條引腳說明如下：

　　1、主電源引腳Vss和Vcc

　?、?Vss接地

　?、?Vcc正常操作時為+5伏電源

　　2、外接晶振引腳XTAL1和XTAL2

　?、?XTAL1內部振蕩電路反相放大器的輸入端，是外接晶體的一個引腳。當采用外部振蕩器時，此引腳接地。

　?、?XTAL2內部振蕩電路反相放大器的輸出端。是外接晶體的另一端。當采用外部振蕩器時，此引腳接外部振蕩源。

　　3、控制或與其它電源復用引腳RST/VPD，ALE/，和/Vpp

　?、?RST/VPD 當振蕩器運行時，在此引腳上出現兩個機器周期的高電平（由低到高跳變），將使單片機復位
