      基于單片機的單相逆變電源的設計（畢業設計）

      2017-12-06 | rar | 1.2 MB | 次下載 | 免費

      資料介紹

      　　本系統以單片機PIC16F877A為控制核心的單相全橋式電壓型SPWM逆變電源。系統主要由交流220V變壓隔離成可調交流電，再整流變換成直流電，SPWM信號通過光耦隔離器控制由開關管MOEFET組成的逆變器件的工作狀態，實現對輸出的控制，即AC-DC-AC變換。從而得到頻率和幅度都可調的正弦交流電，后端再對電壓、電流以及頻率的采樣，從而實現閉環的控制。該逆變電源輸出的正弦交流電精度高，性能穩定，實用價值高，在電力電子技術中應用廣泛。

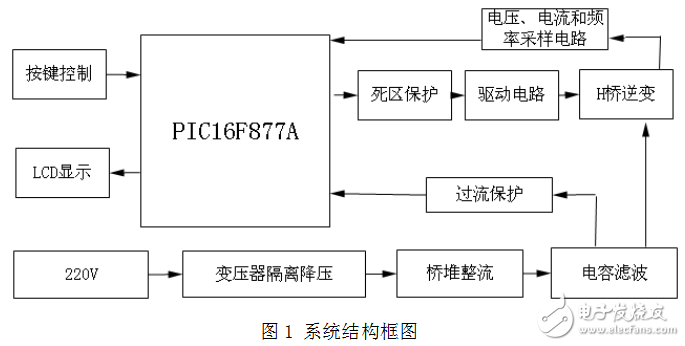

      　　本系統整機電路采用單片機PIC16F877A做主控單元，其他部分包括整流濾波模塊、逆變電路和過流檢測模塊、死區電路模塊、硬軟件保護電路模塊、驅動電路模塊、自舉電源模塊、輔助電源模塊、液晶顯示模塊等。整機框架如圖l所示：

      基于單片機的單相逆變電源的設計（畢業設計）

      單片機 單相逆變電源
