伴隨隨著我國經濟、生活水平的提高和汽車工業技術的發展，對汽車安全性能要求越來越高。汽車信號燈的J下常工作，可以保證駕駛員能及時給出行車信號和在夜間行車的良好視野范圍。而車用LED恒流驅動電路是目前汽車照明應用中的熱點，一個輸出穩定的恒流LED驅動是整個汽車LED照明系統性能的前提。由于LED驅動輸出特性取決于LED的特性及驅動芯片，因此本文從LED發光原理出發，分析了高亮LED的發光機理，據此設計了相應的高亮度LED驅動電路，滿足汽車電子應用環境要求。目前，車用恒流LED驅動電路的設計和研究己成為汽車照明市場的研究熱點。

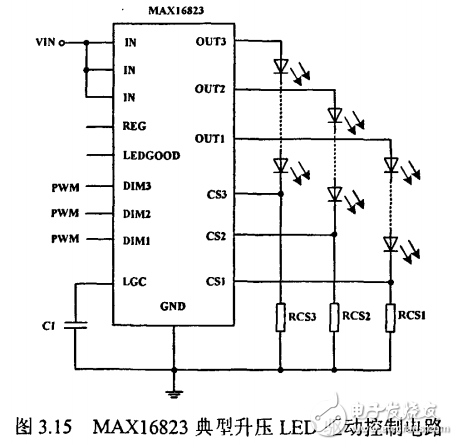

　　論文從LED的發展現狀出發，選擇合適的LED作為實驗對象，介紹了LED照明的特點和LED光學特性參數。對照明驅動的典型電路、集成電路進行了系統總結，基于芯片MAXl6823和Boost升壓電路設計了一款汽車LED轉向燈恒流驅動電路，并詳細描述驅動電路的設計過程。電路采用通用的集成芯片，結構簡單，完成了一個高性能的車用LED恒流驅動電路，具有閃光頻率穩定、恒流輸出、電流精度高、動態響應快、紋波小、噪聲低以及LED開路檢測和保護功能，可應用于汽車高亮度LED照明系統中。

　　通過對驅動電路仿真波形和數據的分析，設計驅動電路能實現恒流輸出，電流精度控制在±0．3％以內，閃光頻率80次／分且閃頻穩定達到設計要求。與同類設計的電路相比，該驅動電路有性價比高、實用性強等優點。整體電路的仿真結果，表明電路完成了設計功能，達到了設計目標。
