      手持聲發射儀的研究設計

      2017-09-06 | rar | 0.84 MB | 次下載 | 免費

      資料介紹

      　　本文研究開發了一種手持聲發射儀，該儀器采用高速A/D轉換器和高性能FPGA等芯片完成實時數據采集和處理功能，使用ARM將接收到的信息顯示在LCD屏上，具有便攜、體積小、重量輕、智能化等特點。

      　　被檢對象一旦有聲發射信號產生，則此聲發射信號被聲發射傳感器接收，經過本研究設計獨特的放大器后，再傳輸給模擬濾波器進行部分噪聲濾除；經過模擬濾波后的聲發射信號由高精度A/D轉換器件進行數據采集；經A/D轉換后的數據直接進入到FPGA芯片，進行實時FFT運算，用于數字濾波，用于產生各種有用的聲發射特征參數，包括振鈴、上升時間、持續時間和能量等，用于重繪波形。FPGA將產生的所有結果傳輸給ARM芯片，當ARM接收到程序和設置命令時，將數據結果顯示至LCD觸摸屏幕或者存儲卡內。屏幕上顯示聲發射信號處理結果，顯示泄漏信號的相關圖和定位圖等。

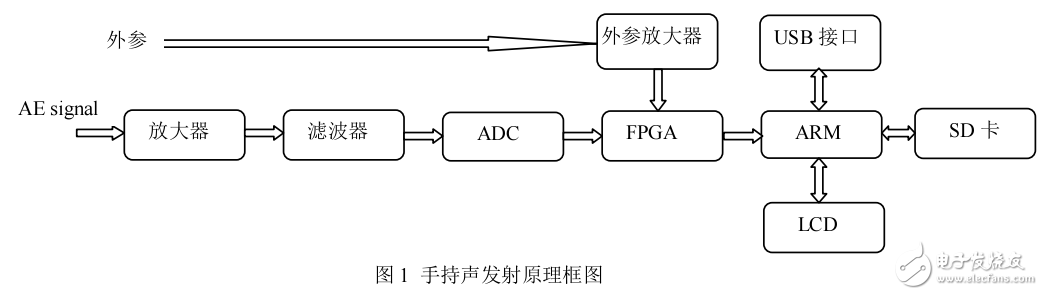

      　 ? 硬件框圖及工作原理：


      手持聲發射儀的研究設計

      ARM 顯示屏 手持發射儀
