共模和差模環境信號及射頻干擾（RFI）

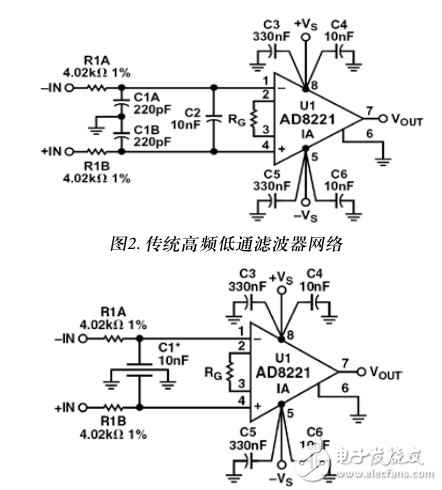

　　ECG測量心臟的電氣系統產生的電壓。與此同時，ECG子系統必須抑制環境電信號，如交流電源、安全系統和射頻干擾（RFI）等，以便放大和顯示ECG信號。共模電壓不提供有關心臟的任何有用信息，實際上還可能影響測量精度。ECG系統必須能夠在響應目標信號——差模ECG電壓的同時，抑制共模干擾。在有小差分信號的情況下抑制大共模信號的能力，就是系統的共模抑制（CMR）性能。共模抑制可以通過多種方式來測量，本文討論兩種方法。第一種方法是將所有ECG電極連在一起，然后相對于ECG模擬前端基準電壓驅動這些電極。對于單電源供電，該基準電壓可以是RLD電極驅動的一個虛擬電壓，它等于單極性電源電壓與隔離地電壓的中間值。這種情況下，共模抑制等于輸出電平與輸入電平的比值（20×log （VOUT/VIN）），VIN為施加的共模電壓，VOUT為特定目標導聯上的電壓。要查看導聯II的共模抑制，須相對于右腿驅動引腳將電壓施加于所有電極輸入端（如果這代表了ADC或RLD基準電壓的中間值），并且將設備設置為顯示導聯II。導聯II顯示的電壓為VOUT，施加的電壓為VIN。另一種測量共模抑制的方法是將所有電極連在一起，相對于大地驅動這些電極。同樣，共模抑制的定義是20×log（VOUT/VIN），其中，VIN為共模驅動信號，VOUT為特定目標導聯得到的信號。這部分子系統設計和器件選擇要求模擬人體對象、交流電源的環境耦合、進入和經過病人的輸入RFI，以及它對ECG放大器共模信號抑制性能的影響。輸入RFI可以通過多種方法消除，包括差模和共模濾波、環境屏蔽以及算法。
