本文介紹的袖珍FM電腦選臺收音機采用飛利浦公司開發生產的TDA7088T集成塊，采用16腳雙列扁平封裝，工作電壓為3V，該電路除包含F(xiàn)M收音機從天線接收到鑒頻輸出音頻信號的全部功能外，還設有搜索調諧電路、信號檢測電路、靜噪電路以及壓縮中頻頻偏的頻率鎖定環FLL電路。TDA7088T電路的中頻頻率設計為70kHz，外圍電路不用中頻變壓器，其中頻選擇由電路內部RC中頻濾波器來完成。該機像數字調諧收音機那樣采用電調諧按鈕(RUN)，另一只是復位按鈕(RESTE)。電路接通電源后，按一下搜索按鈕，電路自動地由頻率低端向高端搜索電臺，一旦搜索到電臺信號，調諧自動停止。如果接著按一下搜索按鈕，電路繼續往高頻端搜索電臺。當調諧到FM接收頻率最高端時，只需按一下復位按鈕，本振頻率即回到最低端，搜索調諧又重新開始。下面介紹該機的制作和調試方法。
　　該機采用耳機線作為天線，由耳機線感應到的FM信號從TDA7088T集成塊{11}腳進入混頻電路，與本振混頻后產生70kHz中頻信號。電臺信號送入集成塊{11}和{12}腳，電感L2、電容C10、C11、C12構成輸入回路，電路的頻率由L1、C5及變?nèi)?a target="_blank">二極管D1決定。由圖可見C1為靜噪電容，C6為中頻反饋電容，C7為低通電容，{15}腳為搜索調諧輸入端，C14為濾波電容，{16}腳為電調諧、AFC輸出端。在組裝時按照線路圖，把元件焊到線路板上。這里需要特別注意的是兩只空心線圈，圈數少的那只是振蕩線圈，安裝在集成塊的4和5腳之間，另一個圈數多的是輸入調諧回路線圈，安裝在{11}與{12}腳之間，由于中頻頻率選得很低，本振信號很容易從天線輸入端竄到電路里造成干擾，所以這兩只線圈的位置要放置成相互垂直。焊接時要注意TDA7088T的管腳排列方向，不要弄錯，焊接用的電烙鐵外殼要接地，不要在線路板通電的情況下焊接線路板上的元件。安裝完畢之后，要認真檢查，避免有錯焊、虛焊和短路等現象，確認無誤后進行下一步調試工作。

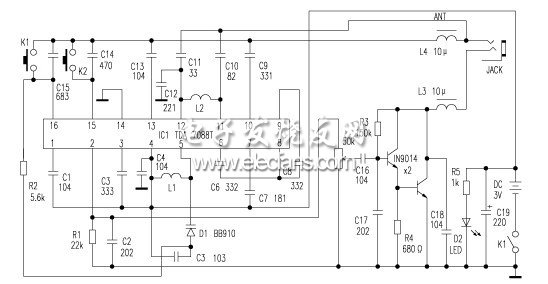

　　一般工廠大批量生產是用掃頻儀來調試收音機，業余愛好者沒有這些儀器，可以用高頻信號發生器來調試，也可用本地的FM廣播電臺來進行調試。先用一個直流電源接到{16}腳上調收音機的頻率覆蓋，將直流電源調到Vcc－0.1V的電壓值上(如收音機所用的電源Vcc=3V則調到3－0.1=2.9V)，撥動振蕩線圈的間距即調節其電感量使收音機收到87?5MHz的信號，然后把直流電源調到Vcc－1.6V的電壓值附近，只要能收到108MHz的信號就可以了。頻率覆蓋調好后，去掉直流電源，即組裝調試完畢。該機接收頻率在88～108MHz范圍(由于SC1088集成塊與TDA7088T集成塊性能及引腳一樣，可相互直接代用)。電路見上圖所示。特殊規格可將本機接收頻率調為76～106MHz，該機體積僅為78mm×44mm×14mm?！　?/p>
