| ◆ 功能簡介 BA1404/1404F 是日本東洋電具制作所（Rohm Co. Ltd.） 生產的調頻立體聲發射集成電路。此電路將立體聲調制、FM 調制和 RF 放大器等功能集成在一個芯片上。僅僅需要很少的外圍元器件就能夠獲得良好的立體聲調頻信號。 ◆ 特性簡介 采用低電壓、低功耗設計，電壓在 1V 至 3V 之間，典型值為 1.25V，最大功耗 500mW，靜態電流為 3mA。 立體聲調制、FM 調制、RF 放大等多個功能集成在一國芯片上，所需外圍元件少。 兩聲道分離度高，典型值為 45dB。 輸入阻抗為 540Ω（fin=1kHz），輸入增益為 377dB（Vin=0.5mV）。 典型射頻輸出電壓為 600mV。 ◆ 封裝形式 BA1404：DIP18，BA1404F：SIP18 ◆ 引腳功能

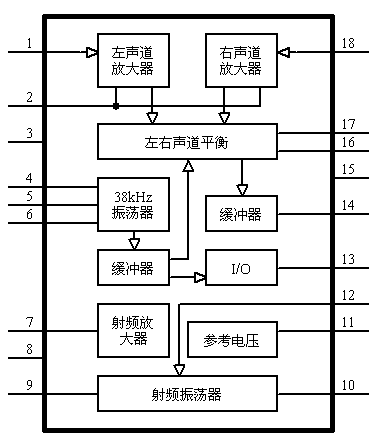

◆ 結構框圖  ◆ 極限參數
◆ 推薦工作條件
◆ 電氣參數

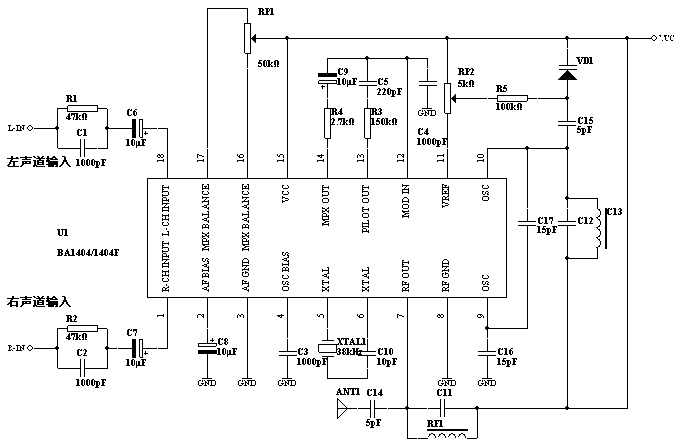

◆ 典型電路  ◆ 參考資料 《國外電子元器件》2000 年第4期第10頁，《BA1404調頻立體聲發射芯片的原理與應用》，作者：浙江工業大學，朱永輝 《電子報合訂本》1995年下冊第164頁，《用BA1404做無線話筒》，作者：惠州朱斯忠 《電子報合訂本》1996年下冊第12頁，《電吉他無線發射接收器》，作者：甘肅周俊 《北京電子報合訂本》1994年第188頁，《小型低功耗個人通信機》，作者：山東楊英波 |
