1.5V微型無線調頻話筒電路圖:
本文用了12個元件做了一個微型無線調頻話筒,工作頻率穩定,發射距離在30米左右,6V供電時可達到100米以上。

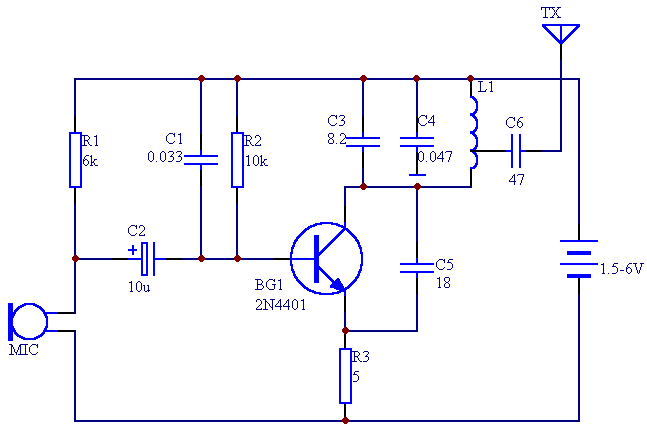

電路如圖所示,BG1與C1、C3組成高頻振蕩電路。其發射距離與發射管工作電流大小有關,上偏電阻R2可改變BG1輸出電流。
選擇BG1時,管子的fT必須大于300MHz,但fT太高會影響調制,電感L分作兩個線圈來繞制,但繞向必須相同,L1用直徑0.5mm漆包線在直徑5mm骨架上繞4匝,L2繞3匝。天線可用一根0.6米長的軟導線。
