功率元件腳位功率元件腳位

說明：

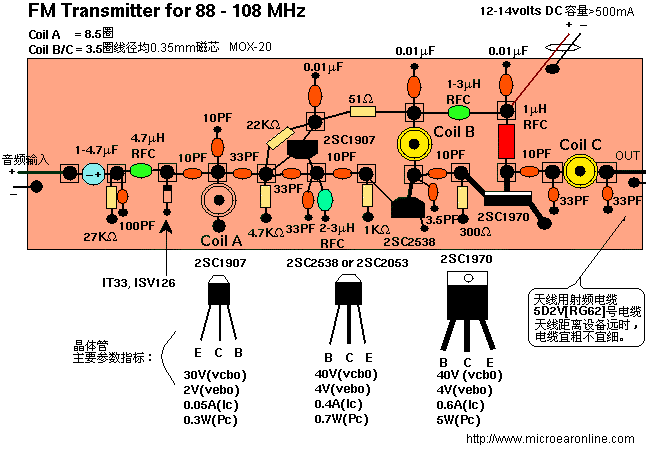

1：振蕩級采用“Colpitts”振蕩電路，別看它也是LC振蕩，但此LC非彼LC，可不能和其它的FM電路的穩定性混為一談，手一碰或人靠近點就跑頻的情況那是沒有的事。
振蕩由2SC1907一個管子完成，COILA和它上面的以及左邊的10PF共同決定了電路的基本頻率。音頻調制由變?nèi)?a target="_blank">二極管完成，還可以通過一個47--270K的電阻給它加上個始電壓，線性會更好點?！癈olpitts”振蕩電路穩定，要?dú)w功于圖中的那33PF，它將關鍵的LC部分和其它電路相對“隔離”開來。
2：后級C2053緩沖選頻C1970功放，1W時C1970正好輸出阻抗在50歐左右，呵，阻抗匹配電路都省了。后面的COILC和電容是“通帶濾波器”，免得雜波太大別人找你麻煩。

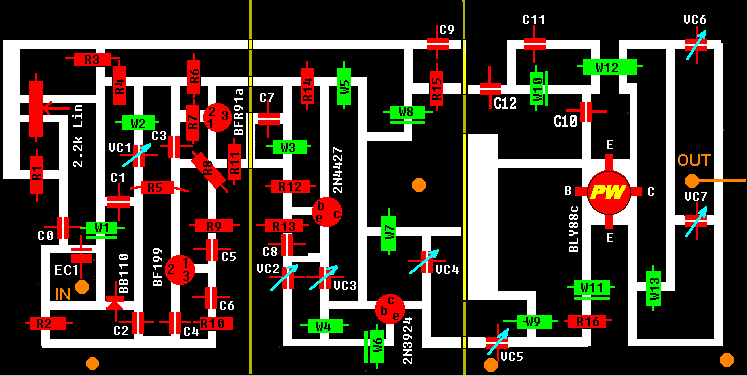

3：電路板PCB怎作呢？看到總裝圖中心那一個個方塊沒？它實際上是用雙面的PCB板剪成小的一塊塊，一面和主板焊死當固定用，另一面搭焊零件，反正零件也不多，絕吧？
4：全部零件的參數值別搞錯腿弄短點夠用就行焊上去，小陶瓷電容要用高頻紅點的那種，綠的其它什么的參數不夠準，焊完了檢查沒什么錯漏就可以通電了。
千萬，記得通電前給天線端接根軟線作負載，要不C1970過一會就燒掉的！有功率計或其它什么儀器來調最好不過了，沒有的話，找個小燈炮要1.25V75MA低壓小電流的那種，+-極接根60CM左右長度的導線弄成圓型靠近發射端。調試比較簡單，直接通電，總電流應該在300MA以內，燈泡也亮了，基本OK，全部電路需要調整的只有COILB和C，調整目標，小燈泡最亮。

   這個電路之所以可靠又容易成功就在于它本身的電路已經基本決定了設備的大體參數--就算僅需可調的電感B和C，在電路裝完之后沒繞錯的話而未調整之前，電路也能向外輸出射頻，調整與不調整的差別在于功率和雜波的大小問題。

   另外，天線架高離電路較遠時應該用電纜連接。

   好像就說全了吧？最后提醒一句，別干擾別人的正常收聽，頻率最好調整在88--108MHZ之外，畢竟1W的FM功率不能算?。ㄒ话阒行〕鞘姓{(diào)頻廣播電臺的備用移動應急電臺也就是10W左右），不然的話政府會很快找你麻煩的。
