這是一個比較簡單的實用型制作，本文打算從簡到繁一步步深入，你若是愿意同步動手實驗，不久你將能夠制作適合正式場合使用的調頻發射機。當然，實驗還是從最簡單的做起，下圖是一個最簡單的振蕩器，它是調頻發射的基礎。

圖中的線圈用１.０ｍｍ的漆包線在３.２ｍｍ的鉆頭上繞６－８圈，可覆蓋８８－１０８ＭＨｚ，７圈時在１００ＭＨｚ附近。按上圖連接好，其實就已經是一個簡單的發射機了，通電即可發射，不過發射的是未經調制的等幅信號，附近的調頻收音機接收到信號只會出現靜音。像下圖那樣加上調制信號，就可進入實用狀態了。

這時，假如你將隨身聽，影碟機等輸出的音源信號連接上圖發射機的音頻輸入端，在附近就可以用收音機來收聽了。上圖雖能發射，卻不實用，其一是發射能量很小，只能在室內使用，在室外開闊地也不過幾十米。其二是頻率不穩，由于天線只是一段導線，通過１００Ｐ電容與振蕩回路相連，因此天線周圍的環境均會影響發射頻率。若想使其達到能用的程度，應在其后再加兩極放大，見下圖。

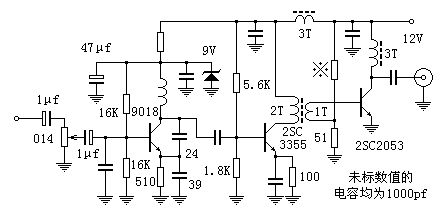

這是應網友的要求搭出的一個功放電路，輸出功率令人滿意，但是也存在很多問題，將在下文詳述。振蕩器與功放連在一起，就成了一個完整的調頻發射機，見下圖。

圖中的發射機很容易制作成功，這里所說的成功是插上天線接通電源即可進入工作狀態，若是希望發射機進入最佳工作狀態還需要做一些調試。其實，愛好者做實驗最大的樂趣就是通過自己動手調試使作品更趨完善，獲得最佳性能。

首先，這種輸出電路工作于非甲類狀態，對負載阻抗有更嚴格的要求，通常發射機多為５０Ω輸出，愛好者實驗不一定容易找５０Ω的射頻電纜，而７５Ω的射頻電纜到處都能買到，況且７５Ω的天線也容易制作，故此機采用７５Ω輸出，通電之前應在輸出端接一個７５Ω的電阻，調試完成以后再接７５Ω的天線。本機最大輸出１Ｗ以上，不要用那種１／８Ｗ的小電阻，接上就燒。燒個電阻倒沒什么，可是電阻一燒放大器便相當于空載，管子就危險了。

通電以后所需要調試的最主要內容是發射管的工作點，工作點不同輸出的諧波成分大大不同。本機振蕩級選擇的晶體管工作點使其具有較大動態，實測二次諧波比基波低二十多分貝，三次四次更低，完全可以忽略不計。推動級工作于接近甲類的甲乙類狀態，也不會產生大能量的諧波。關鍵在輸出級。輸出級工作點的選擇比較麻煩，上偏置電阻與下偏置５１Ω電阻形成的分壓應低于發射管的發射結電壓，使其工作于乙類和丙類狀態之間。選用１ＫΩ時接近乙類狀態，此時發射管工作電流２６０ｍＡ，輸出功率７００ｍＷ，二次諧波比主波低１０ｄＢ左右，三次四次更低，輸出的主頻能量在５００ｍＷ以上。

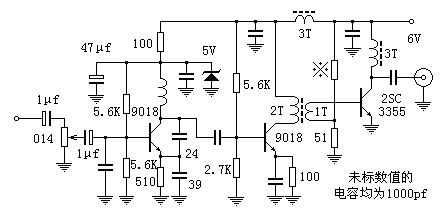

隨著上偏置電阻的加大，發射管的工作狀態將靠近丙類，功率計的指示倒是逐漸增大，最大時高達１３００ｍＷ，但此時的各此諧波也逐漸加強，主波功率反而降低。在專業制造時，這一矛盾并不難解決，不過這一電路是為初學者制作設計的簡單型，只好放棄電源效率指標，建議上偏置電阻使用１ＫΩ。實驗中２ＳＣ２０５３嚴重發熱，雖然實驗過程中并未損壞，估計長期使用肯定不行，建議制作時換用２ＳＣ１９７０或用兩個２ＳＣ２０５３并聯使用。并聯時要注意采取均流措施。假如你只是希望品嘗一下動手制作的樂趣，并不一定需要這么大的輸出功率，也不需要發射多遠，這時可將電路參數作些改動，電路結構不變，用６Ｖ電源，輸出功率也在１００ｍＷ以上，見下圖。

與上圖的電路結構完全相同，只是改了幾個元件的數值，晶體管也做了調整。由于輸出功率較小，用３３５５做輸出也不用考慮輸出管的安全問題，可以長期穩定地工作。
