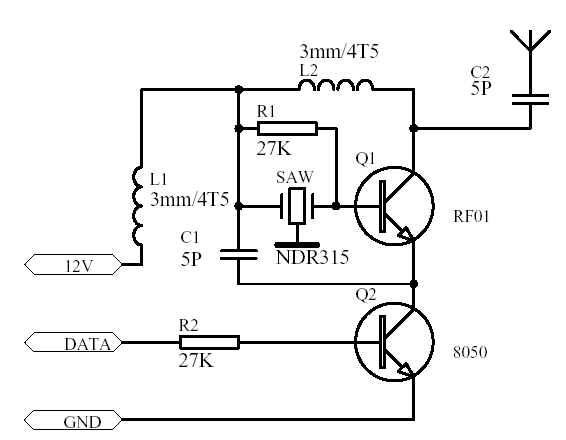

?使用聲表諧振器的無線發射電路形式很多，這里推出又一款電路，這個電路是我在3年前參考電子報上的文章后，又結合了該文章介紹的那個模塊的實樣做的，在經過批量生產后，改進了一些參數，現在這款產品真是非常不錯。不過現在這個東東的仿制產品實在太多了，質量差別也很大，但是因為它比較簡單，所以我覺得還是很有必要把它弄出來給大家，我在網上也找到許多類似的電路圖，不過其中有的是有陷阱的哦，希望大家要注意學會自己辨別一些BUG。對于這個模塊，我沒有測試過它的無線發射的絕對功率，不過我們開著汽車在公路上拉過距離，它和普通的315M超再生接收模塊相配合，可以達到800米距離，雖然我的電路只要減小一下8050基極電阻的值，通訊距離會加大到1200米甚至更加遠，但是經過大量的實驗證明，那樣不是很可靠的，原因我不是很清楚，可能有2方面的原因，一個是8050在R2小的時候，有輕微的導通，導致發射不能快速截止。還有一個是R2很小，8050開通電流比較大，對供電可能是一個擾動，而達不到起振要求。我曾經懷疑過自己的電路是不是很匹配，因此特意買了好多號稱1500米的類似模塊，發現它們也有一樣的不可靠性，普遍表現為偶爾的不能起振或者波特率上不到2K，后來我就增加R2電阻，在大于15K時，發射一直很正常，距離和27K的差不多，所以現在就用這個電阻了，這里的L1L2，我是用0.8mm的免去漆漆包線在3毫米的鉆頭上繞4圈半脫胎而成

?
