目前，有線電視事業正在高速發展，CATV網將從傳統的單向的單一（只傳輸電視信號），向雙向交互式多功能方向發展（INTERNET、VOd、
數據交換，數字電視、數字廣播等），網絡結構由過去的單一電纜網變成光纖電纜混合網（HFC），其發展的核心是由單向網變成雙向傳輸網。既然是雙向傳輸網，就存在一個反向回傳問題，在雙向CATV系統中最突出的問題就是反向傳輸通道的噪聲積累問題，即所謂“漏斗效應”。
一、噪聲的產生
    通常反向通道傳輸?shù)氖菙?shù)據信號，傳輸?shù)闹饕夹g指標是誤碼率，而HFC電纜分配網是由分支分配器組成的，傳輸通道被大量用戶共享使其處于一個復雜的電磁波的環境中，短波廣播、家用電器干擾、工業電器的干擾、自然雷電干擾等，整個有線電視網猶如一張巨大的網狀天線，各種干擾通過用戶端口、電纜本身等渠道進入通道中，經回傳放大器形成“漏斗效應”使回傳通道載噪比惡化，從而使誤碼率大增。
二、抑制回傳通道噪聲的措施
    1、提高同軸電纜分配網絡的屏蔽能力，防止干擾從電纜侵入，用戶的終端盒、分支分配器均要選用有良好屏蔽功能和隔離度較高的產品。另外，同軸電纜網要有良好的接地系統，接地電阻應小于8歐姆。
    2、精心設計電纜分配網，減少外干擾的侵入。對于有線電視系統正向傳輸?shù)脑O計我們以前比較熟悉，但對于反向通道的設計我們可能還比較默生，下面就談談反向通道設計要考慮的問題。
    a、信號傳輸系統正向和反向傳輸損耗的差異。

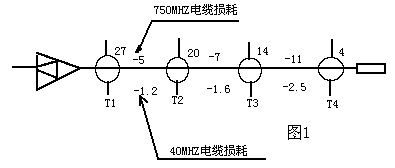

    從用戶終端設備到前端之間會隨著時間、溫度和地點而有所不同，其中大部分是沿回傳方向各個分支、分配器端口到放大器之間的電纜損耗，由于分支、分配器都是為正向傳輸提供適合的電平，在回傳的情況下，信號的電平將各不相同，而正反向傳輸通道的電平存在著較大的差異，現以一個分配放大器的一條支路為例加以說明，見圖一：
在正向通道設計是按最高工作頻率選擇各分支器，使得信號在各分支器輸出端口電平一致，這樣使每一支口到達用戶家中有一個合適的電平，然而，回傳路徑損耗將出現較大的差異，表一所列的數據是它的一個很好說明。

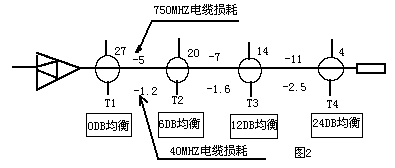

    上面例子說明在40MHz的回傳頻率上，對不同端口的回傳路徑損耗差別可達17.7dB,這么大的差別就要求前端接收機有很大的輸入范圍（很大的動態范圍）但是系統有載噪比的限制，所以當回傳信號電平較少時是不允許的，如上面的例子，第一個分支器回傳的電平設為60dB，那么第四個分支回傳的信號電平就只有42dB,顯然由第四個分支回傳的信號時，載噪比是不符合指標的，一般我們要求用戶端的終端設備如機頂盒或CABLE MODEM所發送的回傳信號到達前端時都必須相近，那么如何做到這一點呢？即如何將各個分支器端口的損耗歸一化呢？有一種簡單而實用的方法就是采用均衡器。因為均衡器是設計成覆蓋整個正向和反向頻帶（5-750MHZ）的，這樣均衡器可修正回傳通道的損耗差別同時也平坦正向通道的響應。例如一個6dB的均衡器將在5MHZ處衰減6dB,而在40MHZ處將衰減4.6dB,，在750MHZ處衰減0dB,這個均衡器插損為1dB,這樣在750MHZ處損耗為1dB,在40MHZ處為5.6dB，再以前面的例子分析，在各分支器的端口處插入均衡器：如圖二所示，回傳40MHZ處各分支器端口到放大器的衰減值如表二：

由表二中可知，均衡器大大地減少了反向通道的損耗差別，做到分支器端口的歸一化路徑損耗，另一好處是降低了進入電纜系統的總匯聚噪聲。在不加入均衡(設干擾電平為20dBmv),第一個分支口進入的干擾強度為-7dBmv,最后一個分支口進入的干擾為10.7dBmv；使用均衡之后，所有端口的電平變成了-7dBmv左右，這樣使得整個系統的載噪比得以改善。
    B、每HZ固定功率法：滿負荷的回傳系統由很多信道組成，每一信道所占的帶寬和調制方式（QPSK、SQAM等）等都可能不同，那么如何為每個信道分配合適的電平呢？由于回傳光發射機的激光器輸入電平有嚴格的限制，當電平超過其最大允許輸入電平時，激光器會出現削波現象而使信號嚴重失真。首先我們要分析激光器到底可以加上多大的射頻功率，然后將總功率按每信道占用的帶寬（總帶寬是35MHZ）的多少來分配給各信道。在這里可采用一種每HZ固定功率的分配方法：首先把總功率從每HZ的步長平均分配到整個回傳頻帶上（步長的數值由激光器所能接受的最高輸入電平所決定，如激光器最高輸入電平為45dbmV那么每HZ步長平均功率為-30DBMV。算法如下：設每HZ步長平均功率為X，X=激光機最高輸入電平-10lg總帶寬HZ，X=45dbmV-10lg[35*10E6]=-30.44dbmV,選-30dbmV）然后以各信道占有的帶寬分配功率。例如某個信道占有帶寬為1MHZ，它所分到的功率值是-30DBMV+10lg（10E6）=30DBMV，另一信道所占帶寬為10KHZ，那其分配到的功率值是-30DBMV+10lg（10E4）=10DBMV。從這里我們可以看出，窄的信道匯聚噪聲小同時功率也小，較寬的信道承受的匯聚噪聲大但同時信號功率也強，這樣就保證了各個信道之間有比較均衡的載噪比。
    3、節點分割：在前面已提過，電纜網所帶的用戶越多，匯聚噪聲效應則越大，為此我們可用多開光節點的辦法來分割電纜網所帶用戶。一般一個光節點帶用戶500戶就能保證回傳通道的載噪比在規定的范圍內。
