本文先是簡單介紹FM的基本原理，一般的數字解調方案，指出FM解調門限的存在，并且給出了仿真結果；接著詳細討論了噪聲問題，指出噪聲的自相關特性與通道濾波器的關系，并根據噪聲的這些性質提出了一種新的數字解調方案，最后是新方案的實際仿真結果。

FM的基本原理

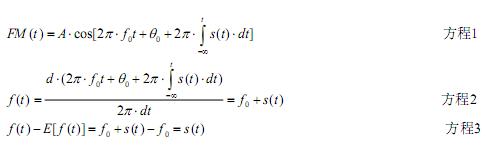

FM 是把信號調制到載波的頻率參數上，瞬時頻率與平均頻率的差是信號，表達式如下：

下圖是利用 ADS 產生的 FM 信號時域與頻域波形，從時域波形能很明顯看到 FM 的恒包絡特
征，瞬時頻率隨時間變化特征。這里產生的 FM 載波頻率為 200KHz，單聲道，調制信號為
5KHz 點頻，調制度為 65KHz，沒有考慮預加重。

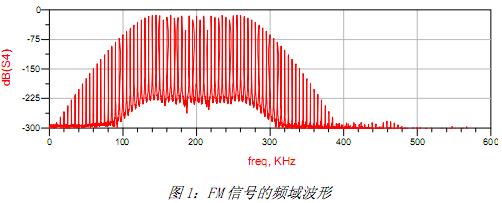

圖 1：FM信號的頻域波形

time, msec?

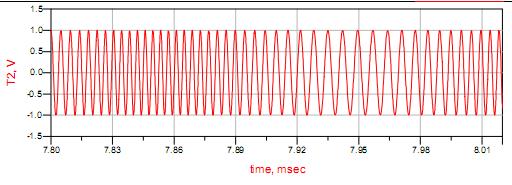

圖 2：FM信號的時域波形
FM的簡單數字解調與門限效應
利用數字方式對 FM 信號解調，原理上就是計算瞬時頻率，瞬時頻率是相位的導數，在數

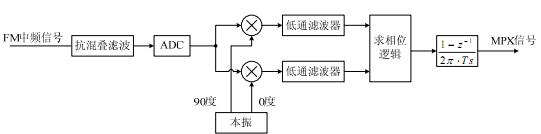

字中導數用一階差分替代，下面是一個簡單的 FM數字解調框圖：

利用上面這種簡單解調方式，我們調整輸入信噪比，看輸出信噪比的變化，可以清楚的看
到門限的存在，下面是仿真數據和曲線圖形：
表 1：簡單數字解調輸入 SNR與輸出 SNR關系，此處 FM調制度為 22K，單聲道
?
SNR in? 5? 6? 7? 8? 9? 10? 11? 12? 13? 18? 23? 28
SNRout? 9.5? 12.8? 16.5? 20.2? 23.4 24.5 25.6 26.6 27.6 32.7? 37.7? 42.6

圖 4：FM解調原理圖
注意上面沒有考慮去加重對信噪比的改善，噪聲是考慮 1.5k~15K 帶寬內噪聲。輸入噪聲
是濾波器帶寬內的噪聲，信道濾波器按 70K 計算的。由上面曲線明顯看到在輸入信噪比
9dB 以下時，輸出 SNR 與輸入 SNR 不再是線性關系，輸入信號在 9dB 處有一個拐角，稱該
點為這種解調方案的解調門限。
從 IQ 平面可以比較容易理解解調門限的存在，如下圖，當信噪比較低時，噪聲矢量有時
會大于信號矢量，造成相位 180 度的變化，從而造成噪聲迅速增加，就形成了門限，一般
弱信號受限于接收機噪聲系數，而噪聲系數反映的噪聲符合高斯分布，從高斯分布的函數
看，超過 3 倍標準差的情況非常少，也就是說當 SNR 大于 20log(3)時，很少有 180 度翻
轉情況，這樣 20log(3)就成了 FM 的解調門限。20log(3)=9.5dB，與上面的仿真曲線吻合
非常好。

圖 5：FM解調門限示意圖
噪聲自相關特性與噪聲預測
接收機接收弱信號所受限的噪聲一般是接收機熱噪，電流噪聲等，這些噪聲對我們的信號
帶寬而言可以算是白色噪聲，這也就意味著噪聲前后不相關，幸運的是接收通道都有信道
選擇濾波器，在數字判決的時候，噪聲前后是相關的，因為這種相關性是有接收通道濾波
器引起的，所以噪聲的自相關函數就等于濾波器沖擊響應的自相關函數，其公式如下：

上式中 h(t)是通道濾波器的時域沖擊響應。因為一般接收機的通道濾波器是固定的，這
樣噪聲的自相關特性也就確定下來了。
如果 t1 時刻噪聲電壓為 n1，t2 時刻噪聲電壓為 n2，那么 t3 時刻的噪聲電壓該是多少？
在這里我們可以將 t3 時刻的噪聲電壓 n3 做一個分解，分出與以前相關的部分和不相關的
部分，如下式：

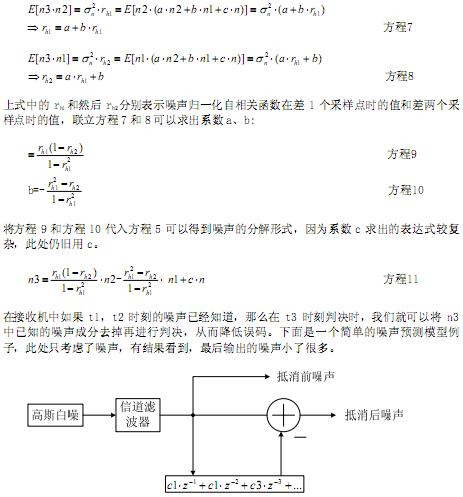

根據前面討論的噪聲相關特性我們可以得到下面幾個方程：

圖 6：噪聲預測和抵消示意圖
上圖中的 c1,c2,c3,…是與信道濾波器相關的參數，如果上圖中沒有信道濾波器，則噪聲
前后不相關，這些系數全部是 0。前面方程 5 至方程 10 已經講了兩階情況的系數求法，
此處不在贅述。下面是利用 ADS 做的仿真結果，此處濾波器帶寬為 70K，數字時鐘用的是
500K，噪聲預測模型是兩階的，因為通過分析發現噪聲差 3個時鐘就基本不相關了。

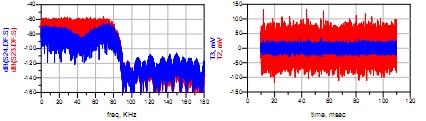

圖 7：噪聲抵消示意圖
上圖中紅色的是抵消之前的頻域和時域噪聲波形，藍色的是抵消之后的頻域和時域噪聲波
形，有此處看到噪聲功率被抑制了很多。利用噪聲抵消有很大好處，但前提是必須相對精
確地找到噪聲分量，也就是找出采樣點里面的信號分量。信號與噪聲是合在一起的，如要
把它們分出來，就需要一個判決過程，針對數字通信，這個判決往往比較明顯，如 QPSK
解調，在判決時，只要看(I,Q)，如果落在了第一象限，我們就判它是(1,1)，落在第二象
限，我們就判它是(-1，1)，理想星座點到實際 IQ的向量就是噪聲分量，如下圖所示：

FM信號的判決與噪聲抵消
通過上面的討論，我們可以整理出這樣一個接收機模型，如下圖：

前面已經討論過噪聲預測和數字通信中的判決，針對 FM 信號，該如何判決？FM 信號沒有
數字通信常有的最佳判決時刻，但 FM 有一個非常明顯的特征，理想 FM 是恒包絡的，我們
根據這一特征可以做一個判決，很明顯這種判決不能完全區分噪聲和信號，因為噪聲的切
向分量無法從信號里面分出來，盡管如此，這種判決還是可以比較好的解決 FM 解調門限
問題。通過下面圖形可以比較容易理解這種判決，并了解它的局限性：

圖 10：FM基于恒包絡特性的判決示意圖
從上圖看到，理想的噪聲分量為 n1，而我們僅找出了法向噪聲分量 n1r，n1t 確無法識別

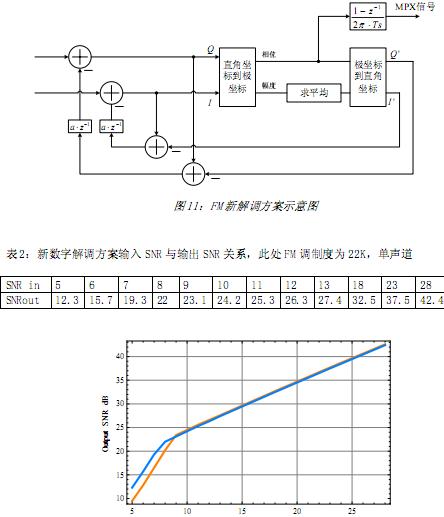

出來，這就是這種判決的局限所在。利用這種判決原理我們搭建了下面仿真電路圖，并做
了仿真分析：

圖 12：新舊數字解調方案性能對比
上圖藍色的是新解調方案性能曲線，對比看到新解調方案可以將解調門限降低 1dB，在弱
場接收時，輸出信噪比提高了 3dB。
