摘要：具有多端口T1/E1/J1線卡的現代通信系統通過增加冗余來滿足電信網絡的高可用性要求。過去，這些系統曾經用繼電器來實現N＋1冗余切換。隨著每個線卡上的T1/E1/J1端口數和每個系統內的線卡數的增加，繼電器方案不再可行，因?yàn)樗鼈円加么罅康陌迳峡臻g和供率。設計者正在用模擬開關代替繼電器。與繼電器相比模擬開關的優點列在表格1中。

相關應用筆記：Intel(R) T1/E1/J1, N+1 Redundancy With Analog Switches and Intel(R) LXT38x Line Interface Units

表1. 模擬開關與繼電器的比較

?	Relay	Analog Switch
Board Space	100mm2	15mm2
Power Consumption	140mW	5μW
Switching Speed	4ms	30ns
Reliability	Mechanical Operation	No Moving Parts

本篇應用筆記介紹了如何使用模擬開關實現T1/E1/J1, N+1冗余保護。同時還提供了一些選擇模擬開關的指導，并給出了使用Maxim/Dallas模擬開關和T1/E1/J1收發器的測試結果。

冗余結構

圖1和圖2為兩種使用模擬開關的冗余結構。為清楚起見，分別畫出了發送接口和接收接口。對于每一個T1/E1端口，接收和發送接口都是在同一個電路板上的。圖中給出了為Dallas/Maxim收發器（如DS2155）推薦的典型接口變壓器和電阻。兩種結構中，都有一條保護總線走在底板上，輸入和輸出信號可以通過這個總線送到模擬開關。保護總線直接連接到備用（保護）線卡。

在圖1中("結構A”），模擬開關位于線卡上。結構A的優點是，不必像下面的“結構B”那樣需要一個單獨的用于保護切換的線卡。但它要求即使在失效切換時開關也能獲得供電，這就要求一個單獨的專用電源。

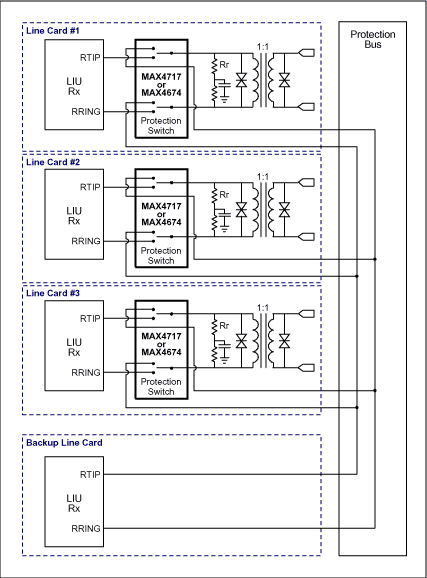

圖1a. 冗余結構A: 接收通道。

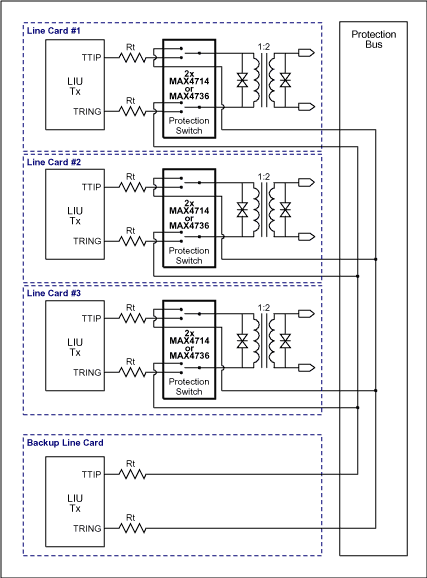

圖1b. 冗余結構A: 發送通道。

在圖2（“結構B”）中，模擬開關在一個單獨的“保護切換卡”中。結構B的優點是它不依賴于線卡中的常“開”電源，但是它需要額外的保護切換卡。

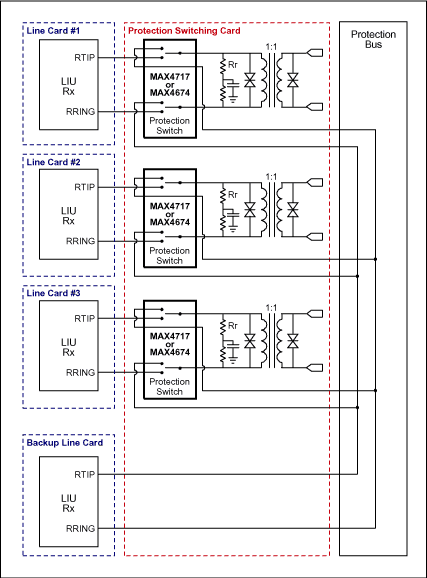

圖2a.冗余結構B: 接收通道。

圖2b. 冗余結構B: 發送通道。

模擬開關的選擇

為了滿足T1/E1/J1接口規范，選擇模擬開關必須認真考慮其電氣特性。因?yàn)榘l(fā)送和接收端口的要求有很大差異，我們分別考查它們。

發送接口開關

在發送接口，開關的導通電阻(Ron)是一個非常重要的參數。在圖1和圖2中，我們能看到開關的Ron與輸出驅動器和變壓器的初級線圈串聯，因此它會略微減小輸出脈沖的幅度。在大多數情況下，幅度的減小可以簡單地通過降低串聯電阻(Rt)而得到補償，降低的幅度可對應于開關的典型Ron。例如，如果收發器推薦的Rt 為11Ω，Ron (典型值)為0.5Ω，那么實際的Rt就應該取10.5Ω。為了確保在整個工作范圍內（包括溫度和電源的變化）正確的工作，保持Ron遠低于Rt電阻十分重要。較低的Ron也會有較好的Ron平坦度，從而降低輸出脈沖的失真。

一些收發器（如DS2155）允許用軟件調節輸出脈沖的幅度。這對于不使用輸出電阻(Rt = 0)的收發器，保證足夠的脈沖模板裕量非常有用。

在發送接口中另一個重要參數是開關的導通和關斷電容 (CON 和 COFF)。過量的導通電容會使輸出脈沖失真并降低發送器的回波損失特性。關斷電容在備用線卡通過保護總線發送時有重要影響，如圖1和圖2所示。在這種情況下，輸出驅動器看到的電容是所有其他線卡上關斷電容的并聯。

模擬開關如MAX4714和MAX4736的優異性能非常適合于T1/E1發送切換。它們有非常低的Ron (典型值0.6Ω)和非常低的電容（典型值CON = 65pF，COFF = 30pF）。

接收接口開關

在接收通道，需要考慮的一個主要問題是開關對線路終端匹配的影響，并因此而對接收回波損失性能的影響。接收回波損耗與相關頻率范圍內輸入終端與額定線路阻抗的匹配情況有直接關系。在T1/E1/J1應用中，這一頻率范圍延伸至3 MHz。因此，低電容對于保持高頻性能符合如ITU-T G.703這類標準是非常重要的。低電容的另一個優點是它可以幫助改善開關的關斷隔離。關斷隔離在接收接口中尤其重要，它直接影響到噪聲耦合與誤碼率。

開關Ron電阻將與接收器引腳(RTIP/RRING)串聯，如圖1和圖2所示。如果線路的端接僅由外部電阻Rr獨自提供，因?yàn)榻邮掌髯杩狗浅８?，所以Ron不會對接收電路造成很大的影響。然而，一些現代收發器如Dallas的DS2155通過連接一個可以由軟件選擇的與外部電阻Rr (每個60Ω)并聯的電阻提供內部端接。因此，接收接口的Ron可以比發送接口的大一些，（為了減小電容），但是它仍應該保持足夠小，以免影響內部端接收發器的性能。

Maxim的MAX4717提供平衡的很好的Ron和低電容，特別適合于T1/E1/J1接收接口應用。它的典型Ron 為3Ω，并具有非常低的電容(典型值CON = 15pF，COFF = 9pF)。

用Dallas/Maxim DS2155實現

用Dallas DS2155單片收發器的評估板測試圖1和圖2電路。模擬開關使用3.3V電源供電。測試裝置中的元件取值如下表所示：

Component	Value T1 Mode	Value E1 Mode (Twisted Pair)	Value E1 Mode (Coaxial Cable)	Notes
Transmit Transformer	1:2 PE-65771	1:2 PE-65771	1:2 PE-65771	Can also use other Dallas/Maxim recommended transformers (See App Note 351: "Transformer Selection Guide")
Receive Transformer	1:1 PE-68644	1:1 PE-68644	1:1 PE-68644
Rt	0Ω	10Ω	10Ω	Internal transmit termination off
Rr	60Ω	60Ω	60Ω	Internal receive termination on
Cr	0.1μF	0.1μF	0.1μF	?
Receive Switch	MAX4717			?
Transmit Switch	MAX4714			?

使用本電路時必須關閉內部發送端接功能。為了在E1雙絞線和同軸電纜中使用相同的發送電阻，必須將以下數值寫入發送線補償控制寄存器(TLBC)：

TLBC (地址7Dh) = 6Ah

它設置驅動器的電壓，使輸出脈沖在120Ω（雙絞線）和75Ω（同軸）負載上都具有正確的幅度。

根據實際應用，你還需要給圖1和圖2中的電路增加浪涌保護器件。關于浪涌保護的詳細信息請?jiān)L問Dallas/Maxim網站上的相關應用筆記。

測試結果

根據圖1和圖2，我們可以看出，當N＋1冗余結構中電路板數量N增加時，備用板收發器看到的最大并聯關斷電容也隨之增加。這個并聯電容將對輸出脈沖的形狀和回波損失特性產生影響。另一方面，在正常的工作狀態下（備用板沒有工作），開關的導通電容是收發器看到的最主要的電容，并且這個（較小的）電容比較容易處理的。

為了在最差情況的容性負載下（備用板被激活）實現良好的性能，建議N不要超過8（1:8冗余保護）。圖3至圖5顯示了測得的T1/E1輸出脈沖。

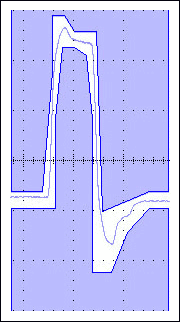

圖3. 輸出脈沖, T1 模式

T1, 0-133ft LBO, 0 ft電纜,正常工作?(1)	T1, 0-133ft LBO, 0 ft電纜, N = 8(2)
(1) 通過發送通道上兩個串聯開關后的輸出脈沖	(2) 8+1結構中備用板的輸出脈沖

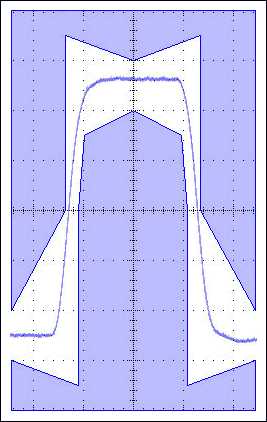

圖4.輸出脈沖, E1 雙絞線

E1, 同軸電纜,正常工作?(1)	E1,同軸電纜, N = 8?(2)
(1) 通過發送通道上兩個串聯開關后的輸出脈沖	(2) 8+1結構中備用板的輸出脈沖

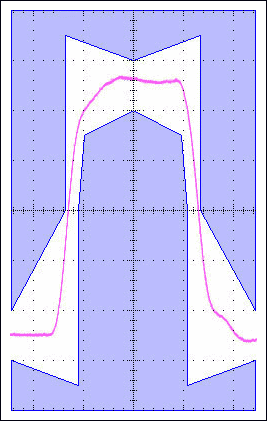

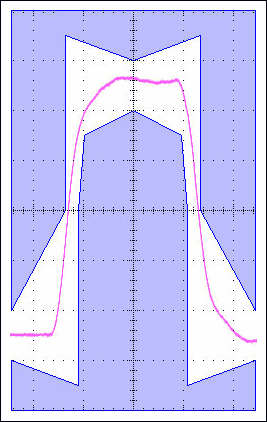

圖5. 輸出脈沖, E1同軸電纜

E1, 雙絞線,正常工作?(1)	E1, 雙絞線, N = 8?(2)
(1) 通過發送通道上兩個串聯開關后的輸出脈沖	(2) 8+1結構中備用板的輸出脈沖
