由于制造工藝的原因，所有 IC 都有一個輸入電壓極限。當您想要使用 dc/dc 轉換器（例如：線性穩壓器）將高電源電壓調節為較低的穩定電壓時，這種電壓極限就顯得較為不便。添加一個 FET 至線性穩壓器的輸入端，就可以創建一個 dc/dc 轉換器，其具有比單獨使用穩壓器更寬的輸入電壓范圍。過電壓（以及隨之產生的功耗）在 FET 上被降低。圖 1 顯示了 TPS79228 2.8-V、100-mA、低噪聲、高 PSRR LDO 穩壓器輸入端的 IRF7601 N－通道 MOSFET。兩個電阻器為 MOSFET 柵極提供了一個偏置電壓，負載電流決定了 MOSFET 源上的電壓（即電阻 FET 導通電阻調節滿足負載電流需求）。MOSFET 的選擇基于三個標準：漏—源擊穿電壓、柵極驅動要求和功耗性能。在本例中，最大電源電壓為 15V，而 TPS79228 擁有一個 5.5V 的建議工作輸入電壓最大值，因此選擇了一個具有 20V 擊穿電壓的 MOSFET。
為了確定 MOSFET 柵極的最小偏置電壓，就需要 MOSFET 漏極電流 (ID) 與柵—源電壓 (VGS) 數據表曲線圖表。就 IRF7601 而言，這些曲線表明該器件要實現 100-mA 的輸出電流所需的 VGS 應略低于 1.5 V。由于在 100 mA 情況下，穩壓器的最大壓降為 100mV，因此穩壓器的輸入電壓必須保持高于 2.9V。從而，MOSFET 柵極偏置至少為 1.5 V + 2.9 V = 4.4 V，這樣的話，當 MOSFET 提供 100mA 電流時，其源電壓不會降至 2.9V 以下。最大柵極偏置電壓一般為穩壓器所推薦的工作電壓，或?yàn)?5.5V。該電壓提供超出所需的柵極驅動，以為穩壓器在斷電模式下提供 1μA 的靜態電流。盡管柵極可以在 4.4V 至 5.5V 之間進行偏置，但是應選擇一個 5.0V 的偏置電壓，以解決閾值電壓下的各種變化情況。FET 的最大功耗為：
斜坡是另一個潛在的會帶來噪聲問題的地方。斜坡通常由電容器充電（電壓模式）生成，或由來自于電源開關電流的采樣（電流模式）生成。通常，電壓模式斜坡并不是一個問題，因?yàn)?a href="http://m.makelele.cn/tags/電容/" target="_blank">電容對高頻注入信號的阻抗很小。而電流斜坡卻較為棘手，因?yàn)榇嬖诹松仙呇胤逯怠⑾鄬?duì)較小的斜坡振幅以及功率級寄生效應。
100 mA x (15 V – 2.9 V) = 1.21 W
Micro 8 封裝中的 IRF7601 可以使 TA = 55℃。因此，在使用 TPS79228 以及一個 MOSFET 的情況下，一個 15V 電源可產生一個低噪聲﹑低紋波的 2.8-V 輸出電壓。

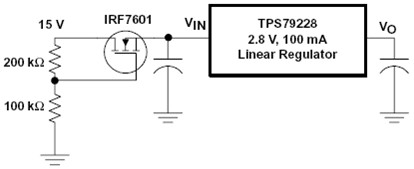

圖 1 用于擴展穩壓器輸入電壓范圍的 MOSFET 開關
如果輸入電壓變化較為明顯，雖然圖 2 相對有點復雜，但是非常必要。用一個齊納二極管替代圖 1 中底部的電阻器，并為 MOSFET 提供一個固定的柵極驅動。齊納二極管輸出電壓的選擇方式與前面的闡述相似。

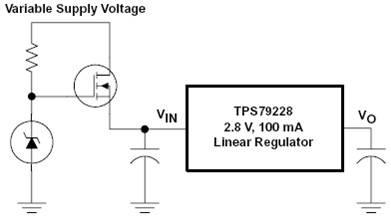

圖 2 用于擴展穩壓器輸入電壓范圍利用齊納二極管進行偏置的 MOSFET 開關
就創建一個輸入電壓范圍比轉換器 IC 容許范圍更寬的 dc/dc 轉換器而言，兩種方法均適合。單個 MOSFET 解決方案是最簡單，也是最便宜的解決方案。當沒有對電源進行穩壓時，由一個齊納二極管進行偏置的 MOSFET 是最佳的選擇。
