摘要：很多公司的微控制器集成了LCD顯示屏控制器，它采用硬件實現。有的微控制器，例如DS89C450，不提供這一功能，但是可以通過軟件實現一個簡單的顯示控制器。本應用筆記闡述怎樣利用DS89C450超高速快閃微控制器來驅動7段數位靜態LCD顯示板。

簡介

液晶顯示屏(LCD)廣泛用于各種現代電子設備上，例如計算器、手持式血糖儀、氣站泵和電視機等。LCD功耗低，直視時有清晰的顯示，在很多應用中已經替代了老的LED顯示屏。很多微控制器(例如MAXQ2000)集成了能夠驅動LCD顯示板的LCD控制器，其占空比高達?。但是在某些情況下，具體應用中理想的微控制器不一定集成LCD控制器。在這些情況下，可以使用微控制器的端口引腳來驅動顯示器，在軟件中實現顯示控制器。

本應用筆記闡述怎樣利用DS89C450超高速快閃微控制器來實現一個簡單的7段數位靜態LCD顯示控制器。由于沒有采用DS89C450的特殊功能，該實例代碼可以很容易導出到任何8051兼容微控制器中，只要微控制器有足夠的引腳來驅動本應用中所采用的LCD顯示板。

可以下載(ASM)本應用筆記的實例代碼。

選擇一款LCD顯示板

在應用中選擇LCD顯示板時，應該為LCD仔細挑選匹配的兼容微控制器和LCD顯示控制器。進行選擇時，應考慮以下問題。

• LCD的工作電壓范圍是多少? 由于DS89C450是5V微控制器，其端口引腳工作在5V電平上，我們必須選擇一款5V LCD顯示板。注意，很多集成了LCD控制器的微控制器使用專用供電輸入(VLCD)來設置LCD控制器使用的電壓范圍。
• LCD的占空比是多少? 靜態LCD顯示板將顯示屏中的每一段連接至專用驅動線。這意味著段驅動器的數量必須等于被驅動的LCD段的數量。然而，多路復用LCD顯示板的每一條段驅動線(SEG)要驅動一個以上的LCD段。這些顯示板使用多路公共背板(COM)輸出，根據所采用的占空比，驅動SEG和COM線上VLCD和GND之間的多電平。由于我們使用的8051微控制器DS89C450只能將其端口引腳線驅動到5V和GND，因此，我們的情況限于靜態LCD。關于驅動多路復用LCD的詳細信息，請參考以下文檔：
  • 應用筆記3548，"Using an LCD with MAXQ Microntrollers"。
  • MAXQ?系列用戶指南：MAXQ2000補充材料(English only)
• LCD顯示板工作需要多少段和多少公共驅動器? 控制靜態LCD顯示板時，被驅動的每一段需要一條驅動線(端口引腳)，公共(COM)背板線需要額外的一個端口引腳。

對于本應用筆記，選用了Lumex? LCD-S401C52TR顯示屏。該LCD是5V靜態顯示屏，含有4個7段數字和3個符號段(一個逗號和三個十進制小數點)。LCD上的每位數都由7段構成，如圖1所示，A、B、G、E和D段被打開，顯示數字"2"。


圖1. 7段LCD顯示數字

LCD-S401C52TR顯示屏含有一個COM背板(連接至兩個引腳)和32個顯示段，每個都連接至段驅動引腳。在這個例子中，我們只使用7段數字中的三個，意味著DS89C450需要驅動21條SEG線(三個數位中的每一個需要7段)和一條COM線，從而共需要22個端口引腳。當沒有采用擴展存儲器總線配置工作時，DS89C450提供24個推拉端口引腳。因此，微控制器有足夠的I/O容量來完成這一任務(端口0還有其他的8個端口引腳。但是，三個引腳開漏，需要額外的上拉電阻才能用作通用I/O)。

硬件設置

這一例子的硬件設置基于DS89C450評估(EV)套件(B版)，去掉了存儲器接口CPLD (U5)和兩個外部存儲器芯片(U6和U7)。這一改動釋放了多個端口引腳，可供我們的應用程序使用，否則這些引腳可用于實現擴展存儲器總線，特別是端口0 (所有8條線)、端口2 (所有8條線)、端口3.6和3.7。請參見表1 (注意：在這一例子中沒有使用端口0)。DS89C450含有64kB內部代碼空間和1kB內部數據SRAM，對于這一例子已經足夠了。

LCD-S401C52TR顯示屏上的段和公共線通過靠近原型區的J4插頭連接至DS89C450的端口引腳。段行通過1kΩ電阻連接至端口引腳，而沒有直接和端口引腳連接。之所以采用這種設置是因為DS89C450的端口引腳比LCD顯示板驅動線常用的方式有更強的驅動能力(0態和單穩態強下拉，1態強上拉，然后弱上拉)。由于COM線有較大的電容，需要較強的驅動，它直接連接到其端口引腳。但是，本應用不建議段行直接由端口引腳驅動。這種配置會出現一個問題：隨著越來越多的段打開，通過LCD顯示屏，在段和公共面之間的電容耦合會使COM線偏離其預置狀態(之所以出現這一問題，是因為工作段對公共面總是保持正電壓)。結果，應該關掉的段會被部分打開。所以通過電阻連接端口引腳，以減小驅動能力，避免這一問題的發生。

表1. LCD顯示板和端口引腳連接

DS89C450 Port Pin	J4 Header Pin	LCD Pin(s)	LCD Signal	Notes
P1.0	1	21	4A	Through 1kΩ
P1.1	2	20	4B	Through 1kΩ
P1.2	3	19	4C	Through 1kΩ
P1.3	4	18	4D	Through 1kΩ
P1.4	5	17	4E	Through 1kΩ
P1.5	6	22	4F	Through 1kΩ
P1.6	7	23	4G	Through 1kΩ
P1.7	8	1, 40	COM	Connect directly
P2.0	21	25	3A	Through 1kΩ
P2.1	22	24	3B	Through 1kΩ
P2.2	23	15	3C	Through 1kΩ
P2.3	24	14	3D	Through 1kΩ
P2.4	25	13	3E	Through 1kΩ
P2.5	26	26	3F	Through 1kΩ
P2.6	27	27	3G	Through 1kΩ
P3.0	10	30	2A	Through 1kΩ
P3.1	11	29	2B	Through 1kΩ
P3.2	12	11	2C	Through 1kΩ
P3.3	13	10	2D	Through 1kΩ
P3.4	14	9	2E	Through 1kΩ
P3.5	15	31	2F	Through 1kΩ
P3.6	16	32	2G	Through 1kΩ

還需要對硬件設置進行一些說明：

• 采用了一個標準16.384MHz晶振(插在Y1上)來為DS89C450提供時鐘。
• 運行應用程序時，DIP開關SW1.1和SW4.2應在ON位置；所有其他應為OFF。
• 裝入應用程序(使用MAXQ微控制器工具套件(MTK)或者另一開發工具)時，DIP開關SW1.1、SW1.2、SW1.3、SW4.1和SW4.2應在ON位置；所有其他應為OFF。
• 當LCD顯示屏運行時，總是可以在LED條形顯示U10上看到端口1的狀態。這屬于正常，由于LCD顯示屏被緩沖過，因此，不會影響應用程序。
• P3.0和P3.1也被用于串口0的Tx/Rx線。所以，當應用程序裝入(使用串口啟動加載程序)時，由于這些線的活動，LCD的一兩個段會閃爍。這屬于正常。當應用程序運行時，DIP開關SW1.2和SW1.3應關斷，以禁止串口功能。
• LCD顯示屏上任何沒有使用的段必須驅動到OFF狀態，不允許浮空?？梢酝ㄟ^將一個或者多個沒有使用的段連接至驅動到OFF狀態(和COM相同的電壓波形)的端口引腳來完成這一任務，也可以將沒有使用的段直接連接至COM。

驅動LCD段

LCD段的默認狀態是OFF (例如，透明)；沒有加電壓時，段應該為透明狀態，相對于LCD顯示板背景是看不到的。此外，當相同的電壓加在段線(SEG)和公共背板(COM)上時，段保持關斷。當段的SEG引腳和COM面之間有電壓差時，段才切換到ON (例如，不透明)狀態。當該電壓達到一個特殊電平時，即閾值電壓，段變暗，最終完全不透明。閾值電壓是LCD顯示板指定工作電壓的百分比，不同的LCD有不同的閾值電壓。

電壓差的極性并不影響驅動LCD段。例如，驅動3V閾值電壓LCD的控制器可以通過設置COM至地，SEGn至3V來接通段n，也可以設置COM至3V，SEGn至地達到同樣目的。這一事實非常重要，因為如果LCD上的靜態直流電壓保持時間過長，段可能會被損害，無法再正常開關。為避免這一問題，不論段處于ON還是OFF狀態，總是以交替波形來驅動LCD段，以確保每個段上總的直流電壓保持為零(圖2)。

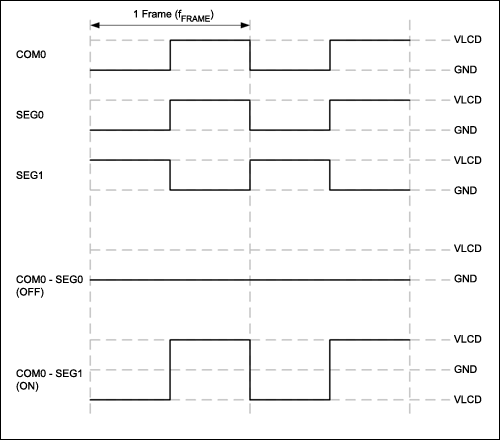

圖2. 靜態LCD段的交替驅動波形

如圖2所示，靜態顯示屏的COM引腳一直被一個50%占空比的方波驅動，該方波電平在VLCD (我們的設置是5V)和GND之間。利用兩個模式之一來驅動每一條段線。

• 要把段打到OFF，應采用和我們驅動COM引腳一樣的波形來驅動它。這可以保證SEG/COM對上的直流電壓始終為零，意味著段將保持關斷。
• 要把段打到ON，應采用和COM波形相反的信號來驅動它。這意味著，一半的時間以正電壓驅動段，另一半的時間以負電壓驅動它。這兩個狀態有相同的視覺顯示，因此，段看起來一直接通。由于電壓差的平均直流值是零，不會有導致?lián)p害LCD玻璃的靜態直流偏置。

不同的LCD顯示板有不同的LCD驅動頻率(稱之為幀頻率)。實際應用合適的頻率值取決于特定硬件設置的試驗情況。由于LCD段狀態改變率受限于段的總電容，LCD只在特定范圍的幀頻率內才能正常工作。一般而言，這一范圍在20Hz至200Hz之間。本應用筆記的實例代碼使LCD大概運行在30Hz左右。特定顯示屏的幀速率太高或者太低都會導致LCD段閃爍，或者看起來變暗。

下面是驅動LCD段運行的主程序。

Main:
   mov    IE, #080h          ; Disable timer 0 interrupt temporarily
   mov    R2, DigitP1        ; Grab local copies of digit variables
   mov    R3, DigitP2
   mov    R4, DigitP3
   mov    IE, #082h          ; Re-enable timer 0 interrupt

   mov    A, R2
   call   getDigit           ; Calculate segment pattern for ones digit
   anl    A, #01111111b      ; Ensure that COM (P1.7) is driven low
   mov    P1, A

   mov    A, R3
   call   getDigit           ; Calculate segment pattern for tens digit
   mov    P2, A

   mov    A, R4
   call   getDigit           ; Calculate segment pattern for hundreds digit
   mov    P3, A

;;;;  Delay loop  ;;;;

   mov    R0, #0FFh
L1A:
   mov    R1, #0FFh
L1B:
   djnz   R1, L1B
   djnz   R0, L1A

;;;;;;;;;;;;;;;;;;;;;;

   mov    A, R2
   call   getDigit           ; Calculate segment pattern for ones digit
   cpl    A                  ; Inverse of the pattern driven on the first frame half
   orl    A, #10000000b      ; Ensure that COM (P1.7) is driven high
   mov    P1, A


   mov    A, R3
   call   getDigit           ; Calculate segment pattern for tens digit
   cpl    A                  ; Inverse of the pattern driven on the first frame half
   mov    P2, A

   mov    A, R4
   call   getDigit           ; Calculate segment pattern for hundreds digit
   cpl    A                  ; Inverse of the pattern driven on the first frame half
   mov    P3, A

;;;;  Delay loop  ;;;;

   mov    R0, #0FFh
L2A:
   mov    R1, #0FFh
L2B:
   djnz   R1, L2B
   djnz   R0, L2A

;;;;;;;;;;;;;;;;;;;;;;

   ljmp   Main               ; Go back for another frame cycle (endless loop)

注意，COM線(連接至P1.7)總是采用相同的波形驅動：前半幀為低電平，后半幀為高電平。對于段線，幀第一部分的模式驅動和第二部分的相反。以同樣方式將三個數位的每一個分別連接至三個端口之一，所以，段A總是連接至Px.0，段B連接至Px.1，依此類推。這種配置使實例代碼能夠使用getDigit子程序來計算三個LCD顯示板數位中每一個的段模式。

;***************************************************************************
;*
;*  getDigit
;*
;*  Returns an LCD segment pattern (in Acc) for the decimal digit (0 to 9)
;*  input (also in Acc)
;*

getDigit:
   cjne   A, #0, getDigit_not0
;             xgfedcba
   mov    A, #00111111b         ; Zero
   ret
getDigit_not0:
   cjne   A, #1, getDigit_not1
;             xgfedcba
   mov    A, #00000110b         ; One
   ret
getDigit_not1:
   cjne   A, #2, getDigit_not2
;             xgfedcba
   mov    A, #01011011b         ; Two
   ret
getDigit_not2:
   cjne   A, #3, getDigit_not3
;             xgfedcba
   mov    A, #01001111b         ; Three
   ret

getDigit_not3:
   cjne   A, #4, getDigit_not4
;             xgfedcba
   mov    A, #01100110b         ; Four
   ret
getDigit_not4:
   cjne   A, #5, getDigit_not5
;             xgfedcba
   mov    A, #01101101b         ; Five
   ret
getDigit_not5:
   cjne   A, #6, getDigit_not6
;             xgfedcba
   mov    A, #01111101b         ; Six
   ret
getDigit_not6:
   cjne   A, #7, getDigit_not7
;             xgfedcba
   mov    A, #00000111b         ; Seven
   ret
getDigit_not7:
   cjne   A, #8, getDigit_not8
;             xgfedcba
   mov    A, #01111111b         ; Eight
   ret
getDigit_not8:
   cjne   A, #9, getDigit_not9
;             xgfedcba
   mov    A, #01101111b         ; Nine
   ret
getDigit_not9:
   mov    A, #0
   ret

運行計數器

實例代碼中LCD上顯示的模式是3位十進制計數器，上電時從000開始，遞增至001，002，直到999，然后翻轉。由于程序的主循環驅動LCD段和公共模式，我們必須找到另一方法來周期性地遞增計數器值。我們的方案是使用定時器0來周期性地觸發中斷。

   mov    TMOD, #021h        ; Timer 1: 8-bit autoreload from TH1
                             ; Timer 0: 16-bit
   mov    TCON, #050h        ; Enable timers 0 and 1
   mov    CKMOD, #038h       ; Use system clock for all timer inputs

   mov    IE, #082h          ; Enable timer 0 interrupt

每次發生定時器中斷時，寄存器中的延時計數器被遞減。當延時計數器達到零時，LCD 3位計數器值遞增1 (根據需要，每一數位翻轉)；延時計數器初始化到其最大值。由于定時器0寬度是16位，實例代碼將延時計數器設置為20，3位計數器大概每(1/16.384MHz) × (216) × 20 = 0.08s ，即每秒12次，遞增一次。

   org     000Bh             ; Timer 0 interrupt
   ljmp    IntTimer0


;***************************************************************************
;*
;*  IntTimer0 (INTT0)
;*
;*  Timer interrupt service routine
;*

IntTimer0:
   push    ACC               ; Save off accumulator and R0
   push    R00

   mov     R0, Count         ; Only increment LCD digits every [CountMax]
                             ; interrupt cycles
   djnz    R0, INTT0_Done

   inc     DigitP1           ; Increment ones digit on display
   mov     A, DigitP1
   cjne    A, #10, INTT0_Continue      ; Check for rollover

   mov     DigitP1, #0
   inc     DigitP2           ; Increment tens digit on display
   mov     A, DigitP2
   cjne    A, #10, INTT0_Continue      ; Check for rollover

   mov     DigitP2, #0
   inc     DigitP3           ; Increment hundreds digit on display
   mov     A, DigitP3
   cjne    A, #10, INTT0_Continue      ; Check for rollover

   mov     DigitP3, #0

INTT0_Continue:
   mov     R0, CountMax      ; Reset to starting cycle count
INTT0_Done:
   mov     Count, R0         ; Update cycle counter
   pop     R00
   pop     ACC               ; Restore accumulator and R0
   reti

結論

利用微控制器的大量專用數字外設，可以根據需要在軟件中實現靜態或者多路復用LCD顯示屏控制器。簡單的靜態顯示使這一實現非常直觀。DS89C450等8051微控制器的標準通用I/O功能可以用于驅動LCD上的SEG和COM波形。使用高性能DS89C450，即使在軟件中實現LCD控制器，也可以保證主應用程序有足夠的處理能力。
