摘要：數字電位器是一種應用普遍的器件，本文介紹如何使用數字電位器構建一個可調帶寬的低通濾波器。

一種簡單的低通濾波器

圖1所示是用DS3903構成的音頻低通濾波器。該電路設計采用單電源供電，電源電壓范圍2.7V至5.5V。包含一級前置衰減，5.0V供電時可處理5.0VP-P (1.77VRMS)輸入。為了產生一個雙極點(極點在同一頻點)低通濾波器(每十倍頻程衰減12dB)，電容C3必須是C2的兩倍以上，可變電阻POT0和POT1設置在相同值，截止頻率(fC)的計算公式如下：



其中RPOT是可變電阻POT0和POT2設置對應的電阻值。

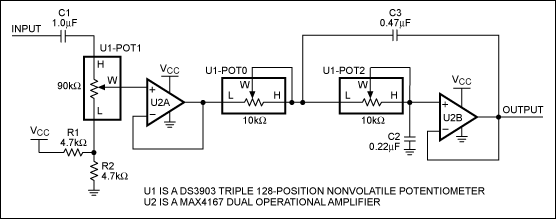

圖1. 用DS3903構成的音頻低通濾波器

電路的輸入部分(C1、U1-POT1、U2A、R1和R2)是音量控制電路，它還用于將音頻信號的直流偏置到VCC/2，使信號可以在不被鉗位的條件下通過數字電位器和運放。任何供電電源下，電路能夠處理最大信號擺幅，因此，該設計能夠很好地工作在2.7V至5.5V VCC。輸出直流電平保持在VCC/2，除非電路工作在正常輸出以外，是電平偏移到不同的工作點。

對于已經限定工作范圍的應用，可以去掉輸入級電路，采用直接耦合的方式連接到濾波器。去掉輸入電路后，輸出信號只是經過截止頻率為fC的雙極點濾波器濾波后的信號，輸入信號的直流成分將直接旁路到輸出端。

更改電容或選擇不同端到端電阻的數字電位器，該電路的截止頻率可以設置到500kHz。

用于計算RPOT的數字電阻模型如圖2所示，對于指定位置，相應的開關將閉合而其它位置的開關開路。電位器每遞增一個單元位置，電阻將相應增加1 LSB (對DS3903，10kΩ/128 = 78Ω)，最高抽頭位置除外，最高抽頭位置為電位器電阻的并聯組合，會引起非線性?？赏ㄟ^下式計算RPOT：



其中：

• RLSB是數據資料電氣參數表中的端到端電阻除以抽頭數(a)。
• RW是數據資料電氣參數表中的滑動端電阻。
• n是電位器的編程位置。
• a是數字電位器的總抽頭數。

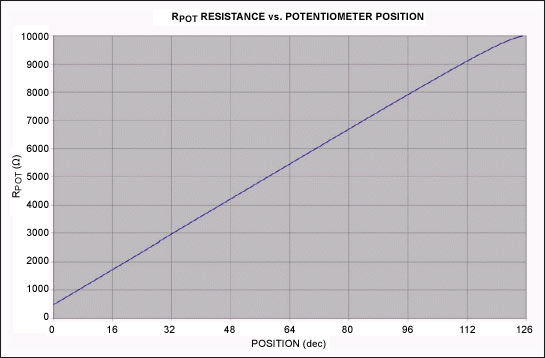

圖3給出了DS3903 10kΩ電位器的RPOT電阻值與抽頭位置的關系圖，該圖假定端到端電阻為10kΩ ，滑動端電阻最小值是500Ω。這兩個參數都會對濾波特性產生顯著影響，但主要影響的是截止頻率的最小值和最大值，實際截止頻率可以在最小值和最大值之間調節，選擇適當?shù)碾娙葜导纯蓪⒔刂诡l率設置在可調范圍內所要求的頻點。


圖2. 數字電位器的電阻模型


圖3.

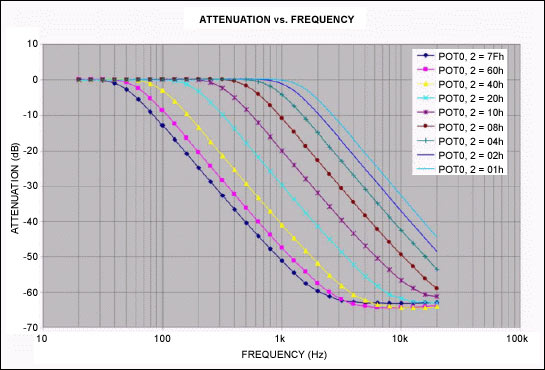

利用Audio Precision?測試設備對圖1電路進行測試，可以得到圖4至圖6所示的衰減特性和THD+N性能。


圖4.

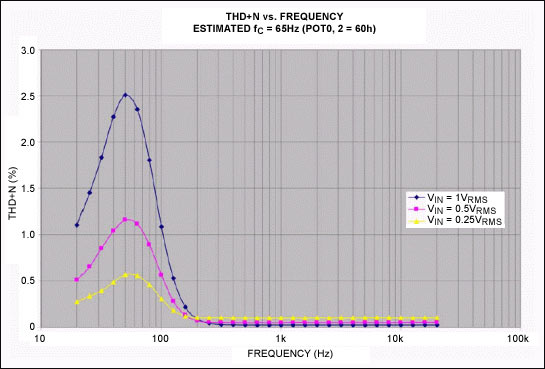

圖5.


圖6.

數字電位器設計考慮

為濾波電路選擇數字電位器時需要考慮幾個因素。

使用數字電位器的最大限制是電位器端點的電壓，通常該電壓必須保持在VCC和GND之間，以避免ESD結構內部的二極管將音頻信號鉗位。當VCC在規定的范圍內(2.7V到5.5V)時，DS3903的ESD結構允許輸入信號介于6V與GND之間，這一特性對于要求輸入信號大于VCC的應用非常靈活。但是，在圖1所示電路中并未處理6VP-P信號，因為運放電源低于6V時將會鉗位信號。如果運算放大器能夠用更高的電壓供電，即可使用DS3903的大信號處理功能。

電位器抽頭的變化形式(線性或?qū)?shù))決定了電路截止頻率的線性調節或?qū)?shù)調節形式。對于圖1所示音頻范圍的濾波電路，為保證在40Hz與800Hz之間提供盡可能多的截止頻率設置，采用線性電位器比較合適。

電位器的分辨率(如128或256抽頭)決定了截止頻率的調節精度，抽頭數越多，截止頻率的調節精度也越高。對于音頻應用，不太可能使用64或128抽頭以上的電位器來設置低通濾波器的截止頻率。對于寬帶應用可能要求更多的電位器抽頭。

一些數字電位器采用非易失存儲，能夠在沒有電源供電時保持抽頭位置。這種特性可用于保存校準后的濾波器位置，而在上電時不再調整濾波器設置。易失電位器總是從一個預置位置啟動，電路在被修改之前將一直保持默認位置。

數字電位器的端到端電阻和滑動電阻具有較寬的公差，圖1所示電路中的兩個電阻(POT0和POT2)則保持相等，因為這兩個電阻制作在同一硅片上。電位器的實際阻值差別較大，通常端到端電阻的變化范圍是±20%，但它們的相對值基本保持穩定。

另外，數字電位器內部也具有一定的寄生電容，這會限制最大截止頻率。截止頻率大于500kHz時，不推薦使用10kΩ的數字電位器，也不建議將50kΩ數字電位器用于100kHz以上的設計或?qū)?00kΩ的數字電位器用于50kHz以上的設計。對于音頻應用，所選擇的電位器能夠提供足夠的帶寬，但對于寬帶應用，必須慎重考慮這一因素。

運放選擇

該電路對于運算放大器的主要設計考慮是最小穩定增益和輸入、輸出電壓擺幅。輸入級接收信號并將其偏置在VCC/2直流電平，濾波器本身是單位增益放大器。為保證可靠工作，放大器必須是單位增益穩定；另外，還需選擇具有滿擺幅輸入、輸出的運算放大器，以處理接近電路供電電壓的輸入信號。

結論

數字電位器可用來構建數控低通濾波器，本文中的雙極點濾波器能夠在音頻應用中提供良好的性能，選擇不同的電容、電位器值可以調整濾波器的截止頻率，最高可達500kHz。
