1 引 言
　　TMS320C32（以下簡稱C32）是一種高性能的數字信號處理器，它片內有1個串行口，可實現全雙工串行通信，PC機也有串行通信接口，但兩種串行口的通信協議有很大的不同：
　?。?）C32是同步方式，PC機是異步方式。C32串行口的幀同步信號線與數據線分開使用，有獨立的接收幀同步FSR和發送幀同步FSX，獨立的接收數據線DR和發送數據線DX；PC機串行口則沒有單獨的幀同步，數據與同步在同一根信號線上，接收裝置依靠檢測起始位實現同步。
　　（2）C32串行數據傳送時字節的高位在前、低位在后，PC機則是低位在前、高位在后。
　?。?）C32數據傳送時，沒有起始位，而PC機有起始位、可編程停止位和校驗位。
　?。?）C32支持8位、16位、32位的串行數據傳送，而PC機支持5位、6位、7位、8位的數據傳送。
　　在某些應用場合，當C32需要與PC機進行串行通信時，這些接口協議的不同會帶來一些麻煩。增加硬件電路，如TI公司的16C754芯片，可以直接實現協議轉換。
　　本人在實踐中利用兩者通信的特點，設計了一種軟件實現TMS320C32與PC機串行通信的方法，下面詳細介紹其實現原理。
2　串行通信約定
??? 串行通信約定為：
　　通信方式：串行異步。接口方式：RS－232。波特率：38400bit／s。數據字符長度：8位。起始位：1位。停止位：2位。無校驗位。
3　電路連接
??? C32使用串行口0，PC機使用串行口A。串行通信的電路連接見圖1。

　　圖1中，通信信號線的縮寫及名稱、定義如下：
　　TxD為數據發送Transfer Data，RxD為數據接收Receive Data，RTS為請求發送Request to Send，DX0為數據發送，DR0為數據接收，F(xiàn)SR0為數據接收幀同步脈沖，GND為地。
　　圖中的Max232E是Maxim公司生產的倒相驅動器，用于實現電平轉換。PC機串行口的TxD、RxD經電平轉換后，分別連接至C32串行口0的DR0、DX0。這里需要將PC機串行口的RTS（請求發送）經電平轉換，連接至C32的幀同步脈沖FSR0，RTS產生C32所需的接收幀同步脈沖信號。
4　通信原理
4．1　TMS320C32向PC機發送數據
　　C32向PC機的數據傳送在DX1－RxD通信線上進行。C32的操作步驟如下：

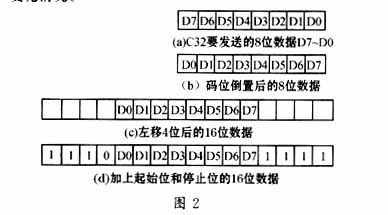

　?。?）初始化；（2）取數據（見圖2a）；（3）將8位數據進行碼位倒置（見圖2b）。進行碼位倒置，是因?yàn)镃32串行數據傳送時高位在前、低位在后，而PC機則是低位在前、高位在后；（4）左移4位、16位操作，見圖2c；（5）添加起始位和停止位，見圖2d。PC機串行口沒有單獨的幀同步，數據傳送與同步在一根信號線上，接收裝置靠檢測起始位實現同步，因此，要加上起始位和停止位；（6）寫數據到發送數據寄存器；（7）重復步驟（2）～（6），發送下一個字節的數據。
　　PC機的數據接收程序或過程，與常規的串行異步通信一樣，不需要作任何改動，接收到的數據就是C32發送的數據。
??? 圖2顯示了C32在數據傳送過程中，數據字節的變化情況。

4．2　PC機向TMS320C32發送數據

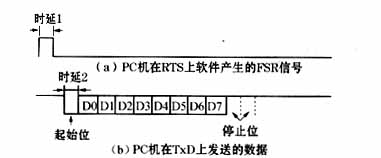

??? PC機在向C32發送數據時，需產生一個幀同步脈沖信號FSR，該信號由串行口的RTS送出（見圖1）。在產生FSR信號時，要由軟件產生兩個時延，時延1和時延2。時延1（見圖3a）保證FSR脈沖寬度與波特率相對應，當波特率為38 400bit／s時，時延長度約為26μs；時延2（見圖3b）保證FSR下降沿與發送數據起始位之間的時間間隔等于一位，波特率為38 400bit／s時，該時延長度也為26μs。PC機發送數據的操作步驟如下：
　　（1）初始化。（2）軟件置RTS＝‘1’，產生FSR信號的上升沿。（3）軟件時延1。（4）軟件清RTS＝‘0’，產生FSR信號的下降沿。步驟（2）～（4）產生一個完整的FSR脈沖信號（見圖3a）。（5）軟件時延2（見圖3b）。（6）寫數據到發送數據寄存器。（7）重復步驟（2）～（6），發送下一個字節的數據。
　　C32接收數據時，先讀取接收數據寄存器，再進行移位、碼位倒置處理。其操作步驟如下：

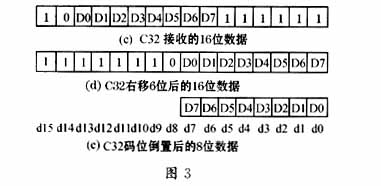

　?。?）初始化。（2）讀接收數據寄存器，16位操作（見圖3c）。（3）右移6位，有效的8位數據為d13～d6（見圖3d）。（4）碼位倒置，低8位數據即為PC機發送的數據（見圖3e）。（5）重復步驟（2）～（4），讀取下一個字節數據。
　　PC機向C32發送數據時，幀同步脈沖信號與發送數據的對應關系，以及數據的變化過程見圖3。
5　結束語
　　文章介紹的軟件通信實現方法，只需要增加少量的軟件工作量，不需增加硬件電路，設計原理非常簡單，實際應用也證明了這種通信方式非?？煽?，可供類似的串行通信借鑒。
