現代軍用、民用超短波通信電臺，為了滿足其通信距離遠的要求，其射頻功率輸出大，射頻功放一般工作在大電流、高功率狀態，為了使功放電路安全可靠地工作，在功放電路設置了比較完善的功放保護自動控制電路，包括有高壓駐波比保護，機內高溫保護和低電壓降功率保護電路，使發射機的射頻功放級在保證安全的前提下輸出大的射頻功率。
1　電壓駐波比功率保護電路
1．1　功　用
　　當發射機天線出現故障時，發射機輸出的射頻功率不能得到有效傳輸，會產生很大的發射功率，嚴重影

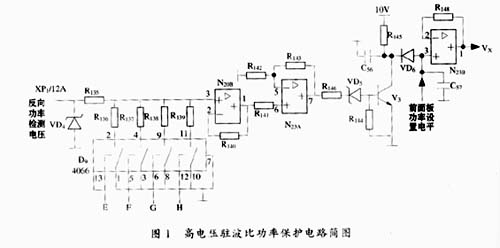

響功放級的安全。因此，發射機控制電路中設置高壓駐波比保護電路，在電壓駐波比高于一定值時，控制射頻功率輸出降低有效的保護功放電路，其電路如圖1所示。
1．2　電路原理
　　圖1是電壓駐波比功率保護原理電路。其工作原理由發射機功放輸出端的定向耦合器檢測輸出的反向功率電壓，經功放穩壓電源中的有關電路處理后，送至發射機控制電路XP1／12A，然后經過反向功率檢測電壓補償電路，加至N20B放大器，經過N20B加到N20A的同相輸入端，當該輸入端電壓達到大約300mV時，（當功放輸出和天線阻抗失配時，電壓駐波比大于2．5：1），N23A輸出電壓大于6．2V，使VD5穩壓管和V3導通。V3導通使VD6導通，這樣就使N23B同相輸入端的電平降低，N23B輸出端的電壓也降低，以致于加到模擬乘法器N24的Vx輸入端功率直流控制電壓降到某一電平，最終使射頻功放輸出功率降低到某一數值，射頻功放得以保護。

　　當電壓駐波比不大于2．5：1時，反向功率檢測電壓較小，N23A輸出的電壓不足以使VD5導通，因此，VD6也因?yàn)榉雌刂?，在N23B同相輸人端所加的只有正常的前面板設置的功率直流控制電壓，模擬乘法器Vx輸入端所加電壓也為正常值，發射機射頻功放正常輸出功率。

2　機內高溫功率保護

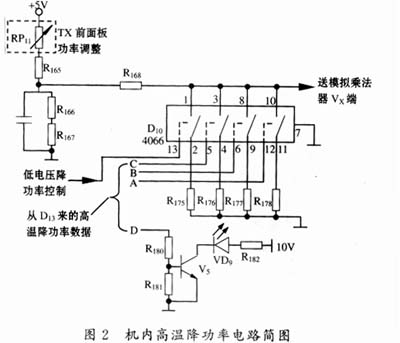

　　雙頻段電臺在射頻功放級和功放穩壓模塊都設置有溫度傳感器，當機內溫度超過65℃時，由監控模塊微機控制風機加速轉動；超過80℃時，由監控微機控制發射機控制電路內高溫降功率電路工作，使射頻輸出功率降低。機內高溫降功率電路簡圖如圖2所示。
　　從圖2可以看出，機內高溫降功率控制，實質上就是將Tx（發射機）前面板功率調整電位器RP11設置的功率直流控制電壓，經R168與D10某一路（或幾路）開關接通所連接的電阻（R175～178）進行分壓處理，使送入模擬乘法器Vx端的電壓降低，從而使射頻輸出功率降低。
　　D10（MC14066）是一片四路模擬電子開關，其控制端（A、B、C）接受監控模塊微機通過發射機數據接口電路輸出的二進制數據的控制。若溫度不斷升高，二進制數就逐漸增大，從而使D10接通的電阻增多，射頻輸出功率就逐漸下降。
　　D端所控制的是機內高溫指示電路。當D端為高電平時（機內高溫），V5導通，使VD9發光二極管指示高溫。
3　低電壓降功率
　　發射機控制電路內，設置有電源電壓監測電路（在音頻處理電路圖上），一旦檢測到電源電壓降低，就使功率直流控制電壓降低，從而使射頻輸出功率降低。其電路簡圖如圖3所示。
　　從圖3可見，底座穩壓電源輸出＋3 0V（不穩壓）電壓，經監控模塊后，送至發射機音控板模塊的XP2／4A。這個＋30V電壓在RP10，R110，R113上產生壓降，取R113上的壓降（約1．51V），經R114加至N19B電壓比較器的反相輸入端（設V2）；發射機音控板內＋10伏（穩
壓）電壓經R111（18k），R112（1．8k）分壓，取R112上的電壓（約0．87V）加到N19B的同相輸入端（設V3）。當電源電壓正常時，調整RP10使V2＞V3，則N19B輸出低電平，這個電平接到D10／13（見圖2），使D10／1．2腳斷開，發射機正常輸出射頻功率；當電源電壓降低時，R113上的電壓也降低，使V2＜V3，N19B輸出高電平，這個電平使D10／1．2腳接通，將功率直流控制電壓經R168和R175分壓后供給模擬乘法器VX輸入端，使VX降低，從而使發射機輸出的射頻功率降低。

　　圖3中的電容C52是保證確認電源電壓降低時，才使N19B的V2＜V3。而不穩定的電源電壓波動則予以濾除。VD1和R114是保證N19B電壓比較器迅速翻轉工作而設置的，R115起正反饋?zhàn)饔?，VD1為C52的快速放電提供通道。
4　結束語
　　射頻功放電路經過實際應用證明，該電路設計新穎，電路簡單實用，對射頻功放在大電流高功率狀態出現射頻阻抗失配、機內溫度較高和電源電壓降低三種情況，能夠自動控制保護射頻功率放大電路，增加了電臺工作的可靠性和使用壽命。
