手持通信設備的光源驅動設計

手持通信設備的光源驅動設計

通信手持設備光源的應用主要體現在鍵盤燈、液晶屏幕背光和特殊照明三個方面，主要的發光器件是半導體發光二極管(LED)，驅動芯片設計技術有低壓差(LDO)穩壓器、可調節(Regulator)穩壓電源、電荷泵(Charge Pump)電源和超級電容(Super Capacitor)電源等不同形式。

??? 半導體發光二極管(LED)是具有體積小、省電、長壽命和可靠性高的特點，被廣泛應用在通信手持設備中的屏幕顯示和信息傳遞提示。目前，LED正向高亮度、全彩色化、高性能、低成本的方面發展。

??? 在手持設備光源的三大模塊中，鍵盤燈的應用方式相對固定，通常會使用4～10個LED，均用串聯電阻的方式來限流，總體耗電相對較少。隨著工作電壓的不同，LED在顏色方面也經歷幾種變化，最早期LED發出的是黃綠色背光，芯片的驅動電壓一般2.5V左右，而且黃綠色LED的GaP:N(LED的摻氮外延晶片)晶片的發光效率最高，發光帶主峰在黃綠色591nm相對應的高強度。后來又出現了具有量子阱結構的高亮度InGaN產品，使LED可以發出綠色、藍色、紅色和紫色粉紅等混合色，這也就是所謂“炫彩”手機所采用的光源。這類LED的驅動電壓要高一些，通常在 3.8～4.1V之間，如果LED的數量相同，這些顏色燈比黃綠色燈的功耗要高一些?，F(xiàn)在大多數的鍵盤燈都采用高亮度的白色LED，也有些出于成本的考慮使用較便宜的黃綠色LED。

??? 手持設備中的屏幕背光是一個不可或缺的功能，由于屏幕本身有黑白屏幕和彩色屏幕之分，所以對光源的要求也不盡相同。用于黑白屏的LED完全可以和鍵盤燈擁有相同的電源驅動和顏色，但是對尺寸稍大的黑白屏幕而言，采用高亮度的LED從側面給與光源，就會在屏幕上出現嚴重的光分布不均勻現象，因此人們又開發出了“電場致發光”(EL：Electro Luminescence)背光，它的原理主要是通過在透明的有機底板或線形構造物體面涂上發光材料，兩極接上交流電壓而產生交流電場，當達到一定的臨界值，被電場激發的電子碰撞發光層，導致電子能極的跳躍、變化、復合而發射出高效率冷光的一種物理現象。在實際應用中發現，EL發光柔和、均勻、不發熱、耗電省，且厚度薄、重量輕、攜帶方便，但是價格昂貴。

??? 當LCD出現彩色屏幕以后，對光源主要需求是白光，這是由彩色LCD屏幕的光學結構決定的，原因是要形成最終看到的圖像必須借助偏光片使白光均勻分布并定向發射以后，再通過可以形成彩色圖案的液晶膠片，如果是其他顏色的光就無法讓具有RGB單元的液晶膠片準確顯示圖形的顏色。所需要的LED數量視屏幕大小和亮度要求而定，一般是4～8個，而且為了獲得比較一致和均勻的光輸出效果，這些白光LED常用串聯方式連接，因此就必須提供能使它們一起工作在足夠亮度電流的驅動電壓。

??? 通信手持設備的特殊照明需求主要包括：多彩LED指示燈、手電筒功能和拍照閃光燈。

??? 多彩LED指示燈是介于彩色屏幕出現以后和手機相機出現之前這段時間的過渡產品。它主要是通過控制R、G、B三個不同的LED芯片的發光時間長短，來混合產生不同的光學效果。但它用在手持設備中很失敗，主要是因為如果為了達到“炫彩”的效果，一旦讓多彩LED指示燈工作起來，系統就無法進入深度睡眠狀態，這對系統的軟硬件資源消耗也很大，加上LED的功耗較大，造成待機時間短而顯得得不償失。

??? 手電筒和拍照閃光燈是目前有百萬以上像素照相機的手機所帶有的新功能，由白光LED提供強光源，而且隨著手機內部存儲容量(SD卡、T-Flash卡等)的不斷擴大和與PC的數據共享，以及網絡間數據傳輸MMS的流行(EGPRS/3G)，用戶對所拍攝照片質量的期望越來越高，要求能在光線比較暗的地方能提供閃光燈。手電筒功能事實上是拍照閃光燈的附屬功能，可以與拍照閃光燈共享硬件資源。最早出現的拍照閃光燈算不上真正的閃光燈，因為在使用時需要軟件預先打開燈光，沒有可供同步拍照過程的編程接口；其次，它的LED大約200mA工作電流所產生的亮度很低，且僅在半米范圍內起著有限的作用，也就是說手電筒功能是閃光燈連續工作在小電流模式的狀況。同理，LCD背光和鍵盤背光均可以被納入到一個整體的應用方案中來得到解決。

??? 所以，只要有大功率、高亮度的光源驅動就能完全解決手持設備的光源需求。

??? 近似認為，如果設定在兩米范圍內對拍照手機進行有效補光，就需要LED的工作電流達到800mA～1.5A，才能產生所需的光強。也有一些設備為了達到設計亮度，會采用兩個LED并聯來增加輸出光強。如果想達到接近數碼相機“氙氣燈”相同的補光效果，就需要LED的工作電流達到4A。同時，光照效果的好壞還取決于聚光透鏡效果、受光面積以及與光源的距離。

??? 總之，為了提升用戶的使用體驗，高亮度的白光LED將是手持設備光源的首選發光器件，它可以用在鍵盤燈、液晶屏幕背光和特殊照明三個方面，可以對每種應用的光源分別提供電源，也可以由一個驅動器件的多路輸出管理所有光源。

光源驅動實現方案的分析對比

??? 按照目前市場要求，光源驅動芯片要能提供大驅動電流輸出，可以提供多路輸出，并且還可以輸出小電流。現有的低壓差(LDO)穩壓器、可調節穩壓電源，雖然易于系統集成，但是驅動能力太弱，已經無法滿足新的要求。

??? 典型高亮度LED的工作電壓和電流的關系、LED亮度與電流的關系如圖1所示，一般手持設備所用鋰離子電池的有效工作電壓大約是3.0～4.2V，如果直接作為LED的電源，對于單個LED(或并聯)，電壓就有些過高且效率較低，而對多個LED串聯又會出現電壓不足的問題。所以，人們又提出了能夠提供相對適宜的驅動電壓和電流的背光驅動芯片。

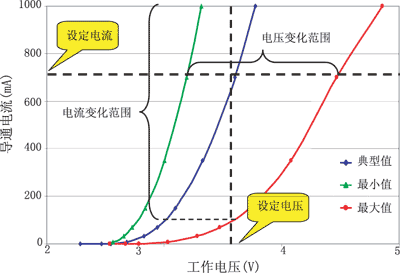

(a)LED工作特性曲線

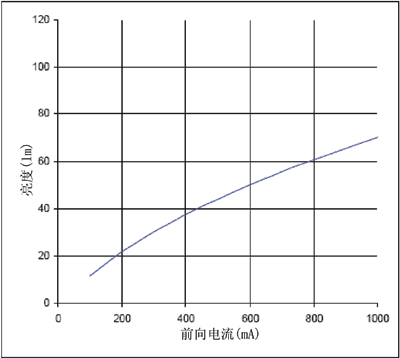

（b）LED亮度與電流的關系

圖1? 典型的LED工作特性和光效率

??? 其次LED的控制方式主要有電壓控制和電流控制兩種，如圖2所示。

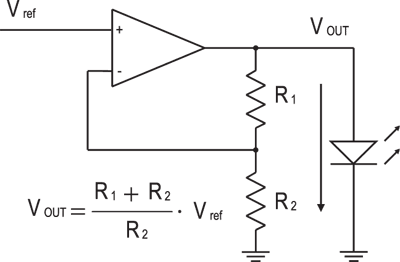

（a）LED電壓控制原理

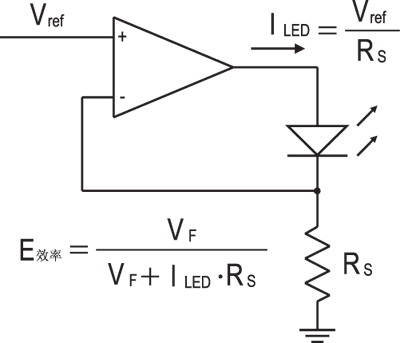

（b）LED電流控制原理

圖2? 常用的控制方式和工作原理

??? 所謂電壓控制就是指只需驅動芯片提供額定的電壓。電流控制就可以讓輸出電壓隨著負載的變化作調整，工作電流可按照設定要求穩定在某個值。這兩種方式都需要反饋偵測。再分析圖1(a)所示的LED的工作特性，無論是設定電壓考察電流還是固定電流分析電壓，實際上在同一的電流設定點要使LED產生近似相同亮度的電壓浮動范圍很大，因此不推薦使用電壓控制，而采用電流控制顯然有優勢，能使得電流不依賴于驅動電壓。

??? 常見的電流控制的拓?fù)浣Y(jié)構有兩大類：電容式和電感式，兩種結構都可以通過脈寬調制(PWM)做開關控制，開關頻率為30kHz～2MHz，隨著器件工藝水平的提高，開關速度還可能增加，效率也會得到相應的提升。隨著LED設計工藝技術的提高，可以制造出更大功率和高亮度的器件，就需要相應的超大電容結構來滿足設計性能，彌補前面兩種在驅動能力上的不足。

??? 電容式驅動拓?fù)浣Y(jié)構的主要貯能元件是電容，按照負載端的要求可以產生1倍、1.5倍或者2倍于輸入的輸出電壓，從圖3到圖5分別是它們的工作原理。

圖3? 電容式1倍壓充放電過程

圖4? 電容式1.5倍壓充放電過程

圖5? 電容式2倍壓充放電過程

??? 對于電容式驅動結構，根據能量守恒分析，其輸入端的電流也會隨著倍數關系變化，即當1倍壓時輸入端電流等于輸出端電流，當1.5倍壓時輸入端電流是輸出端電流的1.5倍，當2倍壓時輸入端電流是輸出端電流的2倍。同時，這種結構的效率按照電壓關系來計算，定義為：

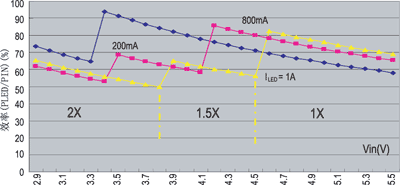

??? 其中M是電壓變化倍數。圖6所示為在不同設定電流處，在這幾種倍數關系時效率的變化曲線。假定輸入電壓為3.6V，輸出電壓為3.5V，如果采用2倍升壓，則效率僅有50%，如果1.5倍升壓則效率只有65%，而1倍升壓的效率可以達到97%以上。

圖6? 電容式結構效率的仿真結果

??? 電感式結構的主要貯能元件是電感，輸出電壓可以通過控制一個周期內的充放電的占空比，來達到線性調節，圖7所示為一個能夠自適應實現升壓或降壓的拓?fù)浣Y(jié)構，它的工作原理是：(1)S1和S3閉合，升壓模式，電感兩端的電壓等于輸入電壓；(2)S1和S4閉合，前向?qū)Ｊ?，電感兩端的電壓等于輸入電壓減去輸出電壓；(3)S2和S4閉合，降壓模式，電感兩端的電壓等于反向輸出電壓。

（a）電感式結構

（b）電感式結構的實現電路

圖7? 自適應實現升壓或降壓的拓補結構及電路

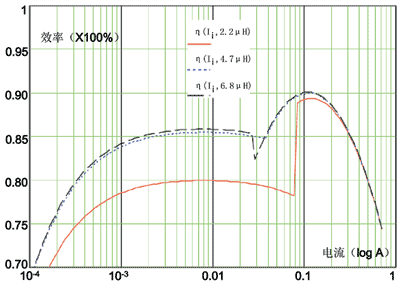

??? 與電容式結構相比較，電感式結構的效率是從電流角度來分析的，假定以2MHz的開關頻率工作，在降壓模式從2.5V到1.2V，而升壓模式從2.5V到5V，每一個MOS管的內阻近似為0.17Ω，那么當選取不同的電感值時仿真得到的效率曲線分別如圖8和圖9所示。

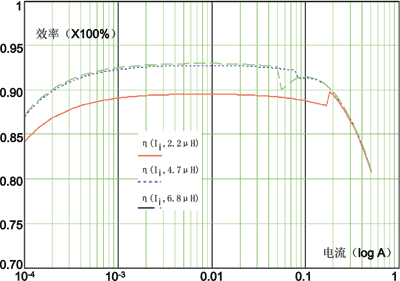

圖8? 降壓模式從2.5V到1.2V效率的仿真結果

圖9? 升壓模式從2.5V到5V效率的仿真結果

??? 綜合升壓和降壓的仿真結果可以得出，在2MHz的開關頻率和MOS管的設計內阻近似為0.17Ω條件工作時，貯能電感的取值范圍可以小于4.7μH，由圖中可以看出，在一般情況下2.2μH甚至1.5μH都是可以接受的，這就意味著不但降低了成本，而且還可以在PCB設計中節省布局空間。

??? 超級電容模式是針對以上兩種結構的局限而產生的，因為前兩種結構的最大輸出電流受到電池使用規格的限制。如果假定工作電流均可以達到1A，且輸出電壓是輸入電壓的2倍，根據前面給出的效率表達式，假定各自的平均效率可以達到80%，那么映射到輸入端的電流就可以達到2.5A，從而會引起過放電和很大的壓降，這對于鋰離子電池是不允許的。所以當輸入端電池需要提供的電流大于2A或者更大時，就需要對電池輸出電流進行限制，相應在負載端還需要一個貯能電容，容值一般在0.2F到1F。圖10就是基于這種概念給出的定義。

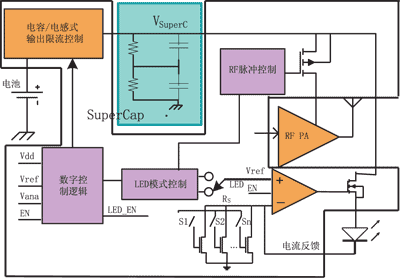

圖10? 超級大電容模式結構框圖

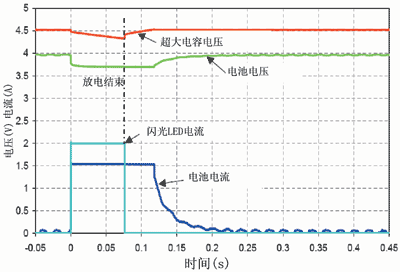

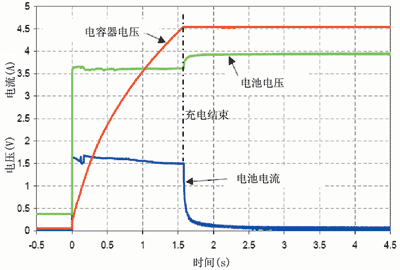

??? 對于這種新型結構的工作原理，首先通過電容式或電感式結構設計的限流器來對超大電容充電，當大功率耗電模塊，如高亮度LED和射頻功率放大器，在短時間內需要很大的驅動電流工作時，能量主要由超大電容來提供，當然這種結構的局限性在于，還是無法長時間地工作在大電流狀態，圖11是以電感式結構作為限流器，采用圖10所示電流控制的超大電容結構充電和一次完整的放充電過程。從圖中的充電過程可以看出，在限流器控制下，超大電容獲得能量并且電位得到提高，使驅動能力得到保證；當需要快速放電時，限流器本身又作為驅動源和超大電容一起對負載輸出能量，完成一個工作周期后超大電容再次被充電獲得能量。這樣最大程度地保障了電池使用的安全和系統的穩定。
