針對現代社會對信息獲取便捷度和家庭網絡化的要求，設計了一種可以組織家用電器成小型網絡的家用網關。

該網關采用Zigbee技術和嵌入式系統相結合的設計方案，采用了自行設計的Zigbee協議棧結構使其適合嵌入式系統，達到了連接組網和交換信息的能力。
關鍵詞：家用網關；Zigbee；TCP／IP；串口調試

0 引言
??? 網關對于使用過網絡的人也許都不陌生，如家中或者辦公室中的連接個人電腦與國際互聯網的路由器。這里討論的網關，它的作用不是連接你的個人電腦到互聯網上遨游，而是將你家中大大小小的家用電器連接到你的個人電腦上，進而不需要你走進家中就能通過PC機控制家用網關來獲取家電信息和控制它們。因?yàn)椴捎昧薢igbee無線技術，所以又稱為家用無線網關。

1 Zigbee技術的體系結構和拓?fù)浣Y(jié)構
??? 在Zigbee技術中，其體系結構通常是通過“層”來量化它的各個簡化標準的，每一層負責完成為其所規定的任務，并向上層提供服務。Zigbee技術的體系結構自下往上主要由物理(PHY)層、媒體接入控制(MAC)層、網絡／安全層以及應用框架層構成。

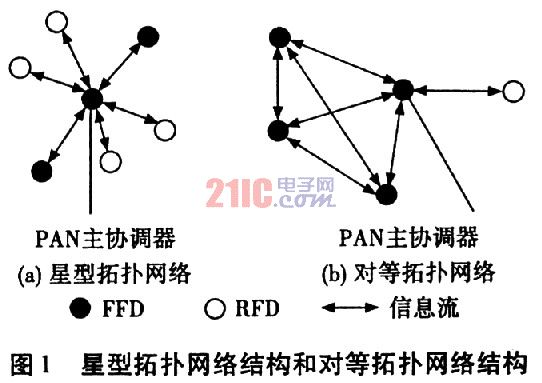

??? Zigbee技術網絡有2種拓?fù)浣Y(jié)構：星型拓?fù)浣Y(jié)構和對等拓?fù)浣Y(jié)構(如圖1所示)。其中定義了兩種設備：全功能設備(FFD)和精簡功能設備(RFD)。FFD在硬件功能上比較完備，可以與所有其他的FFD或RFD通信，而RFD只能和與其關聯的FFD進行通信。與RFD相關聯的FFD設備稱為該RFD的“協調器”。在整個網絡中，有一個FFD充當網絡協調器。除直接參與應用外，網絡協調器還需要完成成員身份管理、鏈路狀態信息管理以及分組轉發等任務。

2 家用網關結構及其軟硬件組成

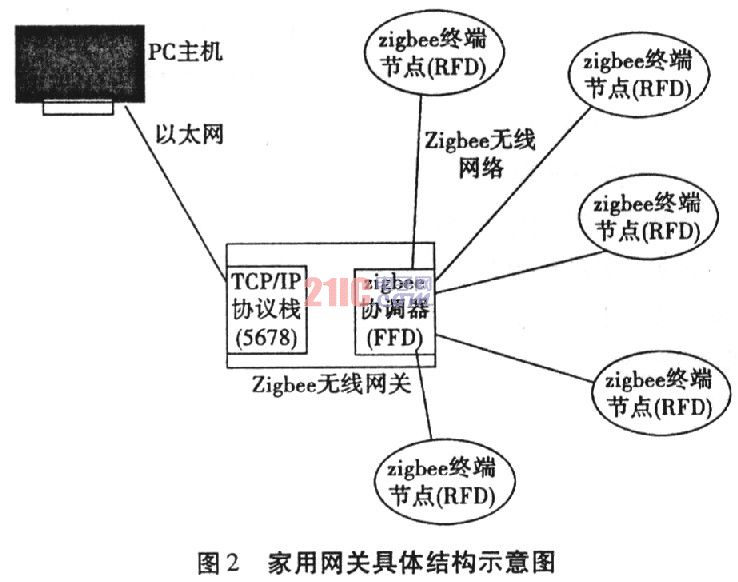

??? 結合本課題中家用網關和家用電器的主從關系，本文采用基于星型拓?fù)浣Y(jié)構的Zigbee網絡。因?yàn)閆igbee無線網關需要將基于TCP協議的信息轉發給Zigbee網絡其它的節點，故它必須為一個FFD設備，同時它在整個Zigbee網絡還要管理其它節點的一些信息，故其又實現為一個協調器。

根據課題要求，選擇的系統硬件組成：采用S3C4480嵌入式開發板，該開發自帶2M FLASH和8M RAM。網絡芯片采用RTL8019 10M網絡芯片，Zigbee通信模塊采用TI的CC2420芯片(兩片)。
??? 選用的系統軟件組成：uCOS-Ⅱ+基本功能Zigbee協議棧+LWIP TCP／IP協議棧。
??? Zigbee無線網關基本功能為將基于TCP協議的網絡與基于Zigbee協議棧的數據進行轉換，從而可以將基于常用的以太網的數據發送到Zigbee網絡中，也可以將Zigbee網絡中的數據發送到以太網中。開啟Zigbee無線網關，其它的RFD節點通過與其通信，加入到該無線網絡中。這樣Zigbee無線網關就可以管理所有節點。
??? 這里涉及兩個主要協議棧：Zigbee協議棧和TCP／IP協議棧。
??? TCE／IP協議棧這里選擇適合嵌入式應用的LWIP協議棧，具有良好的移植性并且開放源代碼。
??? 考慮到目前還沒有完全可以用的Zigbee協議棧，在這里定義并實現了—個基本功能的Zigbee協議棧。其基本結構為：
??? (1)phy層：該層主要實現與具體Zigbee模塊硬件有關的操作。
??? (2)mac層：基于phy層提供的接口，實現對Zigbee網絡的基本初始化，設置PAID，設置IEEE 64位地址，選擇通信通道，實現接收和發送Zigbee數據包功能。
??? (3)nwk層：該部分用來從mac獲得接收到的數據，對數據進行分析，進行一系列的操作。根據發送來的數據，如果是應用層的數據，向上傳遞接收到的數據。如果是網絡層命令，則進行具體操作。
??? 實現的網絡層命令有：
??? a)終端節點(RFD)請求加入該網絡：進行驗證，并為加入的終端節點分配地址。
??? b)終端節點(RFD)請求離開該網絡：進行驗證，并將該節點從節點信息列表中刪除。
??? c)終端節點(RFD)加入該網絡成功。
??? d)終端節點(RFD)離開該網絡成功。
??? 除此之外還包括針對這些請求的FFD響應命令。
??? (4)app層：該層從nwk層獲得數據，并根據數據內容進行操作，與具體應用有關。

3 家用網關的具體操作流程及其偽代碼
??? Zigbee協議棧與TCP／IP協議棧，分別作為uCOS-II系統的兩個任務，這兩個任務之間通過消息隊列或者郵箱的形式進行數據通信，用以實現任務的數據交換。
??? 在啟動主機軟件時，用戶通過設定要連接的Zigbee網關IP，從而使用Zigbee網關的連接。在連接成功以后，PC主機請求Zigbee網絡中所有節點的信息，Zigbee網關將Zigbee網絡中所有的節點信息發送給主機，主機軟件顯示所有可能的節點。獲得所有節點信息以后，用戶就可以選擇要通信的節點，并通過TCP將所有的操作信息發送給該節點，從而實現對節點控制和監控。

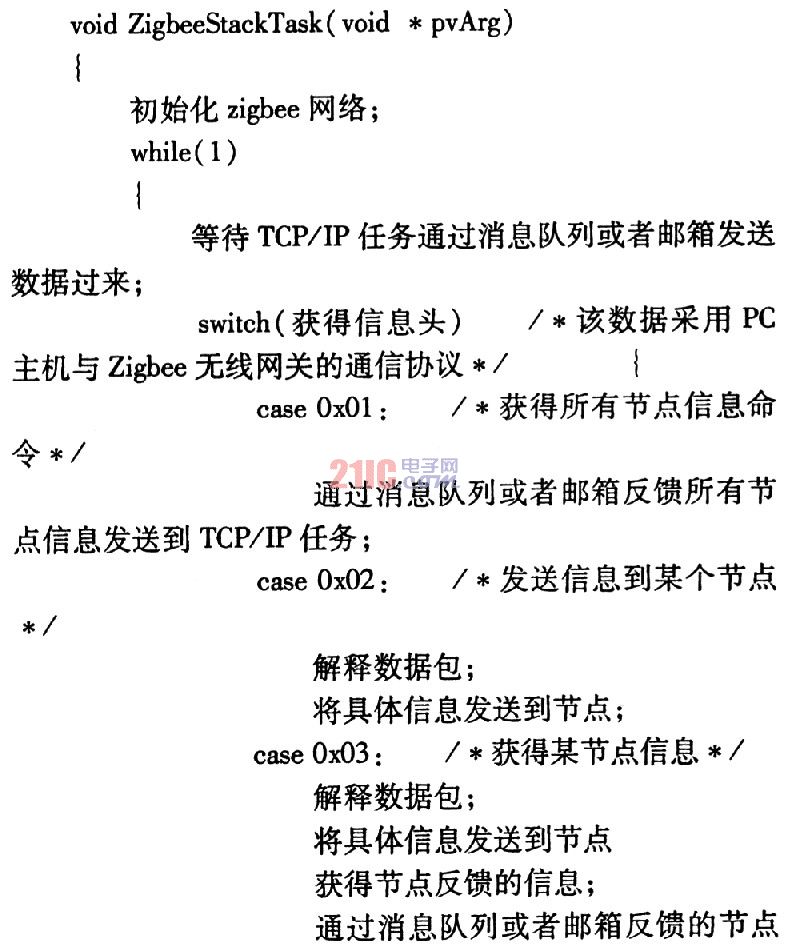

??? 這里寫出Zigbee協議棧任務基本流程偽代碼。
???

????

4 網關調試方法
??? 具體的操作過程：
??? (1)打開串口調試助手軟件，設置波特率為57 600，8位，l位停止，無奇偶校驗和流量控制協議。
??? (2)連接好Zigbee與PC的串口，同時連接電源。
??? (3)在串口調試助手軟件中將顯示有關設備啟動的信息和Zigbee網關相關信息。這時說明Zigbee網絡已經初始化完成，并形成了一個Zigbee網絡。
??? (4)打開主機軟件，設置好連接的網關IP地址，然后點擊“連接”按鈕，這時在軟件左邊的列表框中顯示所有的Zigbee節點信息，也可以通過下面的“刷新節點信息”來獲得最新的節點信息列表。
??? 主機軟件最下面的只讀編輯框，里面顯示的是一些日志信息，方便調試。圖3顯示了網關調試情況：

5 結論
??? 通過網關設計分析，發現該網關具有實用性和可行性。在網關的設計過程中，遇到不少困難，比如目前還沒有適用于ARM平臺的Zigbee協議棧，只能對現有的各種Zigbee協議棧進行修改和移植，以適合ARM平臺，這一步實現起來較為復雜。另外，為了節省設備成本，測試中兩個RFD設備同時接在一個Zigbee無線網關設備上，距離較近，在實際生產測試中并不適用。
