摘 要：介紹了以AT89S52 單片機為核心的溫度控制系統的工作原理和設計方法。系統由芯片DS18B20 采集溫度信號傳輸給微控制器，通過外圍設備LCD1602 顯示現場溫度值，并設計上位機程序通過串口通信實時獲取溫度。系統設計包括硬件電路設計、軟件設計。單片機程序采用C51，在KEIL 開發環境中調試通過完成;PC 后臺軟件采用VB6.0 完成。給出了前后臺軟件設計流程圖。最后給出了設計實現的硬件實物圖和采集到的前后臺溫度顯示結果。

　　溫度是工業控制中主要的被控參數之一，溫度的檢測及控制傳統方法多以熱電阻和熱電偶等為溫度傳感元件，而這種模擬溫度傳感器輸出為模擬信號，必須經過A/D 轉換環節獲得數字信號后才能與單片機等微處理器接口，使得硬件電路結構比較復雜、抗干擾性差、布線麻煩以及成本高等缺點。

　　針對上述問題，該設計提出了基于Dallas 半導體公司的數字式溫度傳感器DS18B20[1-2]和ATMEL 公司AT89S52 單片機構成的溫度測量系統，并可通過串口連接在PC 系統上進行實時顯示，該系統安裝簡易，可靠性高，適用于惡劣環境的現場溫度測量。

　　1 系統構成

　　測溫系統由微控制器、溫度采集、串口通信、LCD 顯示和上位機顯示等幾部分組成，如圖1 所示。

?

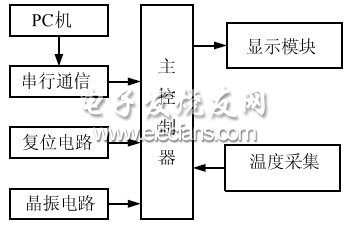

　　圖1 系統組成

　　數據采集流程為：?jiǎn)纹瑱C(jī) AT89S52 獲取溫度傳感器DS18B20 采集的溫度值，經處理后傳輸給LCD1602 現實，并且通過串口通信上傳給上位機，供上位機顯示。

　　1.1 DS18B20 數字式溫度傳感器

　　DS18B20 溫度傳感器是美國DALLAS 半導體公司推出的一種改進型智能溫度傳感器，與傳統的熱敏電阻等測溫元件相比，它能直接讀出被測溫度，并且可根據實際要求通過簡單的編程讀取9～12 位數字溫度值。DS18B20 的性能特點如下：

　?、龠m應電壓范圍更寬(3.0～5.5 V)，在寄生電源方式下可由數據線供電;

　　②獨特的單線接口方式。與微處理器連接時僅需要一條線即可實現雙向通訊;

　?、跠S18B20 支持多點組網功能;

　　④DS18B20 在使用中不需要任何外圍元件，全部傳感元件及轉換電路集成在一只形如三極管的集成電路內;

　?、轀胤秶?55℃～+125℃，在-10～+85℃時精度為±0.5℃;

　　⑥可編程的分辨率為9～12 位，對應的分辨率分別為0.5℃、0.25℃、0.125℃和0.062 5℃，可實現高精度測溫;

　　⑦轉換時間為93.75 ms(9 位)和750 ms(12 位)，對于一般的實時測溫系統已經足夠了;

　?、鄿y(cè)量結果直接輸出數字溫度信號，以丹總線串行傳送給CPU，同時可傳送CRC 校驗碼，具有極強的抗干擾糾錯能力;

　?、嶝?fù)壓特性：電源極性接反時，芯片不會因發熱而燒毀，但不能正常工作。

　　1.2 RS_232 串口通信標準

　　RS_232C 是美國電子工業協會(EIA)制定的異步串行通信中應用最廣的標準總線。該標準適用于數據傳輸速率在0~20Kbps 范圍內的通信，已成為數據終端設備DTE 與計算機和數據通信設備DCE 的接口標準，是PC 機與通信工業中應用最廣泛的一種串行接口。其工作電平規定如下：對于數據(邏輯“1”的電平低于-3V;邏輯“0”的電平高于+3V)。對于控制信號(“信號有效”的電平高于+3V，“信號無效”的電平低于-3V)。在實際工作中應保證電平在±(3～15)V。其串行口的9 根針腳功能有其固定的定義。該設計中，只要用RXD 和TXD 兩條數據線即可。

　　1.3 AT89S52

　　AT89S52 是一款低功耗、高性能CMOS 工藝8 位微控制器，攜有8K 在系統可編程Flash 存儲器。與80C51 產品指令和引腳完全兼容。使其能為眾多嵌入式控制應用系統提供高靈活、超有效的解決方案。AT89S52 還含有：256 字節RAM、32 位I/O 口線、看門狗定時器、2 個數據指針、三個16 位定時器/計數器、一個6 向量2 級中斷結構、全雙工串行口、片內晶振及時鐘電路。另外，AT89S52 可降至0 Hz靜態邏輯操作，支持2 種軟件可選擇節電模式?？臻e模式下，CPU 停止工作，允許RAM、定時器/計數器、串口、中斷繼續工作。掉電保模式下，RAM 內容被保存，振蕩器被凍結，單片機一切工作停止，直到下一個中斷或硬件復位為止。

　　1.4 LCD1602 顯示模塊

　　液晶顯示模塊具有體積小、功耗低、顯示內容豐富、超薄輕巧等優點，在袖珍式儀表和低功耗應用系統中得到廣泛的應用。目前字符型液晶顯示模塊已經是單片機應用設計中最常用的信息顯示期間，LCD1602 液晶顯示模塊可以顯示兩行，每行16 個字符，其字符發生器ROM 中自帶數字和英文字母及一些特殊符號的字符庫，沒有漢字。利用LCD1602可以建立8 個6×8 點陣自定義字庫的特點。它采用單+5V電源供電，外圍電路配置簡單，價格便宜，具有很高的性價比。

　　LCD1602 的驅動方式有并口驅動和串口驅動兩種，并口驅動須占用單片機大量寶貴的I/O 接口;而串口驅動須在單片機的UART 接口空閑的基礎上。其主要功能如下：40 通道點陣LCD 驅動、可選擇當作行驅動或列驅動、輸入/輸出信號：輸出能產生20×2 個LCD 驅動波形;輸入接受控制器送出的串行數據和控制信號，偏壓(V1∽V6)、通過單片機控制將所測的頻率信號讀數顯示出來。
